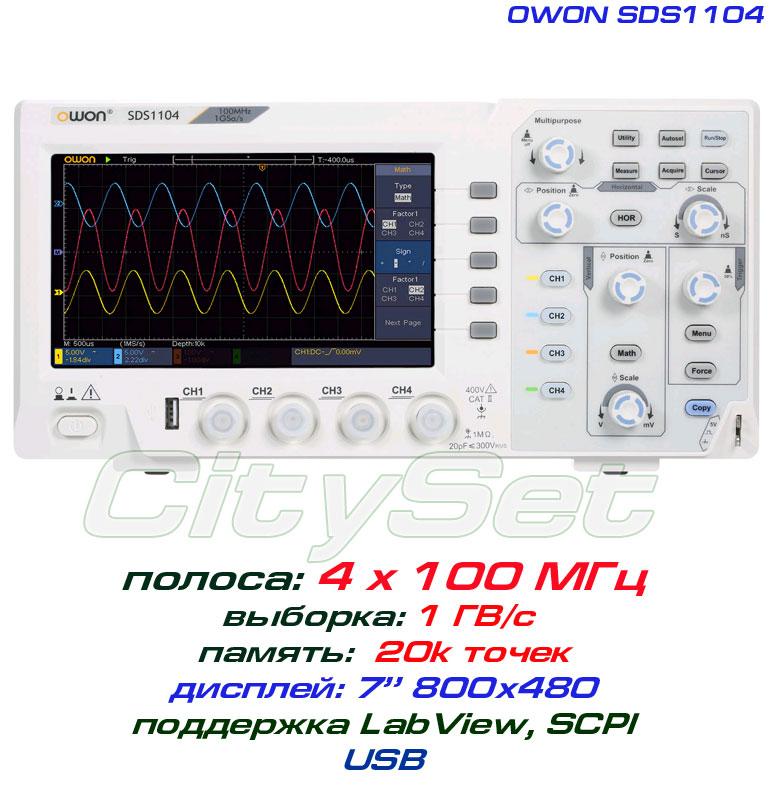

SDS1104 осцилограф 2 х 100МГц, вибірка 1 ГВ/с, дисплей 7"

SDS1104 OWON  – цифровий чотириканальний осцилограф зі смугою смугою пропускання 100 МГц, швидкістю вибірки 1 ГВ/с, і обсягом пам'яті 20 тыс. точек, обладнаний кольоровим дисплеєм 7" роздільною здатністю 800х480 пікселів. осцилограф забезпечує ефективне захоплення за рівнем і синхронізацію за полями та рядками аналогового ТВ (NTSC, PAL, SECAM), повною мірою реалізовані курсорові та автоматичні вимірювання. Для аналізу в частотній зоні передбачена функція перетворення Фур'є. Математичні функції містять: додавання, віднімання, множення, поділ і інвертування.

Основні відмінності осцилографа OWON SDS1104:
• Смуга пропускання кількості каналів: 100 МГц,  4 каналу + зовнішній вхід синхронізації
• Швидкість вибірки: 1 ГВ/с  (у реальному масштабі часу)
• Швидке перетворення Фур'є для аналізу на частотній зоні (БПФ)
• Обсяг пам'яті: 20 тис. точок
• Яскравий кольоровий дисплей 7" TFT WVGA роздільна здатність: 800 х 480 точок.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового осцилографа OWON SDS1104:
• Смуга пропускання: 100 МГц
• Швидкість вибірки: 1 ГВ/с, у реальному масштабі часу
• Діапазон тимчасової розвертки: від 2 нс/діл. до 1000 с/роб., шаг: 1 - 2 - 5
• Час наростання: от ≤3.5 нс
• Кількість каналів: 4
• Дисплей: 7" кольоровий, LCD, 800 x 480 пікселів
• Вхідний імпеданс: 1MΩ ± 2%,  20pF±5pF
• Ізоляція каналів 50 Гц: 100 : 1, 10МГц: 40 : 1
• Максимальна вхідна напруга: 400 В (PK - PK) (DC+AC, PK - PK)
• Похибка посилення напруги по постійному струму: ±3%
• Довжина запису, обсяг пам'яті: 20K
• DC Accuracy (average) Average ≥16：±(3% reading + 0.05 div) for △V
• Коефіцієнт перерахунку напруги:  1X, 10X, 100X, 1000X
• Фільт низьких частот LF (AC, -3dB) ≥10Hz (at input, AC coupling, -3dB)
• SІнтермполяція: sin (x) / x
• Посилення за напругою: 5 мВ/діл 5 В/діл
• Режими синхронізації: за рівнем, відео (лінія/поля NTSC, PAL, SECAM )
• Режим захоплення: Автоматичний, нормальний, що йде (одиничний)
• Рівень синхронізації: ±5 поділок від центру дисплея
• Курсорні вимірювання: напруга, час, △V, △T
• Автоматичне вимірювання: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area
• Математичні функції:  складання, віднімання, множення, ділення, інвертування, Швидка Перетворення Фуріне
• Збереження: 16 форм сигналів
• Фігури  Лисажу
• Інтерфейс: USB host, USB device
• Частотомер
• Живлення: напруга 100 В - 240В AC, 50/60Hz, CAT II
• Споживана потужність:  <15Вт, запобіжник:  2 A, T клас, 250 В
• Габарити: 300 (ширина) х 70 (глубина) х 152 (висота), маса: 1,1 кг.





Купити цифровий осцилограф OWON SDS1102 можете в нашому інтернет-магазині cityset.com.ua



Детальні технічні характеристики та посібник користувача  SDS1104  (.pdf) завантажити паузу

Короткі технічні характеристики, брошура  SDS1104  (.pdf) завантажити >

Стандартна комплектація:
• Цифровий осцилограф OWON – 1 шт.• Осцилографічні щупи  –  4 шт. • Кабель USB – 1 шт.  • Кабель живлення — 1шт. Кабель USB – 1 шт. • Програмне забезпечення, посібник користувача, CD-disk — 1 шт. • Гарантійний талон, 12 місяців — 1 экз.





У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
