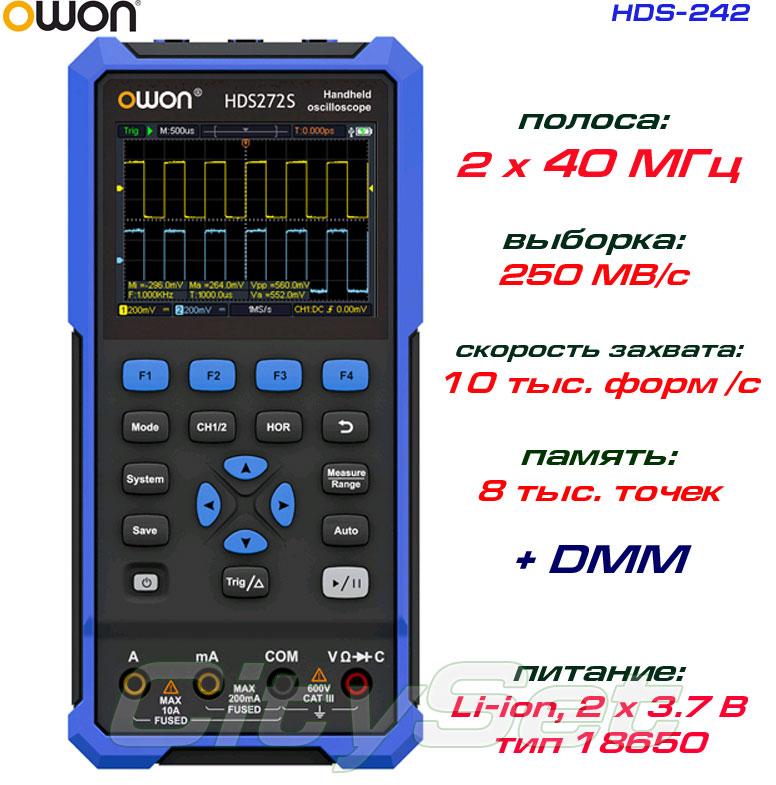

HDS242 портативний осциллограф 2 х 40 МГц, +DMM

  • Немає в наявності
  • Код: OWON HDS242

5 875 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
HDS242 портативний осциллограф 2 х 40 МГц, +DMM
HDS242 портативний осциллограф 2 х 40 МГц, +DMMНемає в наявності
5 875 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

OWON HDS242 - портативний 2-х канальний осцилограф, володіє смугою 40 МГц, швидкістю вибірки 250 МВ/с, об'ємом пам'яті: 8k точок, а також функціональністю вбудованого цифрового мультиметра.

Особливостю осцилографів OWON є висока якість виконання та технічна довершеність.  Осцилографи мають відмінну чутливість по входу від 10 мВ, що дозволяє анальзувати сигнали малої амплітуди, та захист від високої напруги 400В. Налаштування множників та застосування високовольтних щупів дозволяє безпечно вимірювати високі напруги (стандартні щупи, до 650В).


Технічно реалізована функція генератора, окрім стандартних форм сигналів, реалізована можливість вибору вихідного імпедансу (High-Z та 50 Ом).
що не часто зустрінеш в навіть окремих генераторах вартістю до 100 дол. Візуалізація форми сигнала дозволяє легко контролювати та налаштовувати параметри генерації.



Вбудований мультиметр має характеристики, діапазони вимірів та функції професійного мультиметра ( напруга, ток, ёмність, опір, тестування діодів, TrueRMS.)

Модельний ряд портативних осцилографів серії OWON HDS200:

OWON HDS242  -  осцилограф 2 канали х 40 МГц, 250 МВ/с, + мультиметр

OWON HDS272  -  осцилограф 2 канали х 70 МГц, 250 МВ/с, + мультиметр

OWON HDS2102  -  осцилограф 2 канали х 100МГц, 500 МВ/с, + мультиметр

OWON HDS2202 -  осцилограф 2 канали х 200 МГц, 1 ГВ/с,+ мультиметр

OWON HDS242S  -  осцилограф 2 канали х 40 МГц, 250 МВ/с,+ мультиметр, + генератор 25 МГц.

OWON HDS272S -  осцилограф 2 канали х 70 МГц, 250 МВ/с,+ мультиметр, + генератор 25 МГц.

OWON HDS2102S -  осцилограф 2 канали х 100 МГц, 500 МВ/с,+ мультиметр, + генератор 25 МГц.

OWON HDS2202S -  осцилограф 2 канали х 200 МГц, 1 ГВ/с, + мультиметр, + генератор 25 МГц.


Купити портативний осцилограф OWON HDS242 можете в нашому інтернет магазині cityset.com.ua.

HDS242S портативный осциллограф: питание от аккумуляторов 18650 Li-ion


Технічні особливості портавного осцилографа OWON HDS242:

Смуга пропускання, і кількість каналів: 40 МГц х 2 канали

Швидкість вибірки: 250 МВ/с (один канал), 125 МВ/с (два каналі)

Об'єм пам'яті: 8 тис. точок (один канал), 4 тис. точок (два каналі)

Діапазон розгортки: від 5 нс/діл до 500 с/діл.

Розгортка по вертикалі: від 10 мВ / діл. до 10 В / діл.

Курсорні вимірювання: амплітудні, часові, dT, dV

Автоматичні вимірювання: період, частота, середнє, пік-пік, мінімум, максимум.

Тип входу: відкритий DC, закритий АС, заземлення, вхідний імпеданс: 1МОм, 25пФ

Максимальна напруга по входу: 400В (DC + AC, PK-PK, вхідний імпеданс: 1 МОм) (10: 1 розподіл пробника)



ТЕСТОВИЙ СИГНАЛ
Вихідна напруга: 3.3 В, High-Z, меандр, 1 кГц (+/- 1%)



ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ
Тип дисплея: LCD 3.5", роздільна здатність: 320 x 240
Контрастність: налаштовуєма, кольорів: 65536
Акумулятор: тип 18650 3,7В Li-ion, 2 шт. х 2200 мА·год
Блок живлення: 100...240 В, 50/60 Гц, CAT II, DC 5В/2А
Температура: робоча 0...40 С, зберігання -20...+60 С
Споживана потужнІсть: не більше 5 Вт.
Габарити: 198 х 96 х 38 мм, маса: 0,6 кг.

HDS242 портативный осциллограф: встроенный мультиметр и генератор

Мультиметр:

Кількість відліків: 20000, TrueRMS, похибка 0,3%
Параметри:

- напруга: DC 1000B / AC 750 В
струм AC/DC: 10A
опір: 100 МОм
ємність: 2мФ
тест діодів і провідність.



HDS272 портативный осциллограф: автоматические измерения


Генератор (тільки для моделей OWON HDS242S / OWON HDS272S):

Кількість каналів: 1 канал

Діапазон генерації:

                               – синус: від 1 Гц до 25 МГц

                               – прямокутник: від 1 Гц до 10 МГц

                               – трикутник: від 1 Гц до 1 МГц

                              – експонента від 1Гц до 5 МГц

Імпеданс: 50 Ом / 1 МОм

Швидкість ЦАП: 125 МВ/с, пам'ять: 8 тис. точок, роздільна здатність: 14 біт

Амплітуда: 20 мВ - 5В (високий імпеданс- 1МОм), 10 мВ - 2.5 В (імпеданс- 50 Ом)

Роздільна здатність: 0,1 Гц.

OWON HDS242, портативный осциллограф


Стандартна комплектація:

• Портативний осцилограф OWON HDS242 - 1 шт. • Пробник осцилографічний  - 1 шт. • Пробник мультиметра (чорний/червоний) — 1 комплект. • Пробник BNC-"крокодил" - 1 шт. • Кабель USB  - 1 шт. • Блок живлення — 1 шт. Сумка для зберігання й перенесення  - 1 шт. • Керівництво користувача — 1 екз.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з вказаними вище телефонами.

Основні
ВиробникOWON
Користувацькі характеристики
кількість каналів2
об'єм пам'яті8 k
Смуга частот40 МГц
швидкість вибірки250 МВ/с
