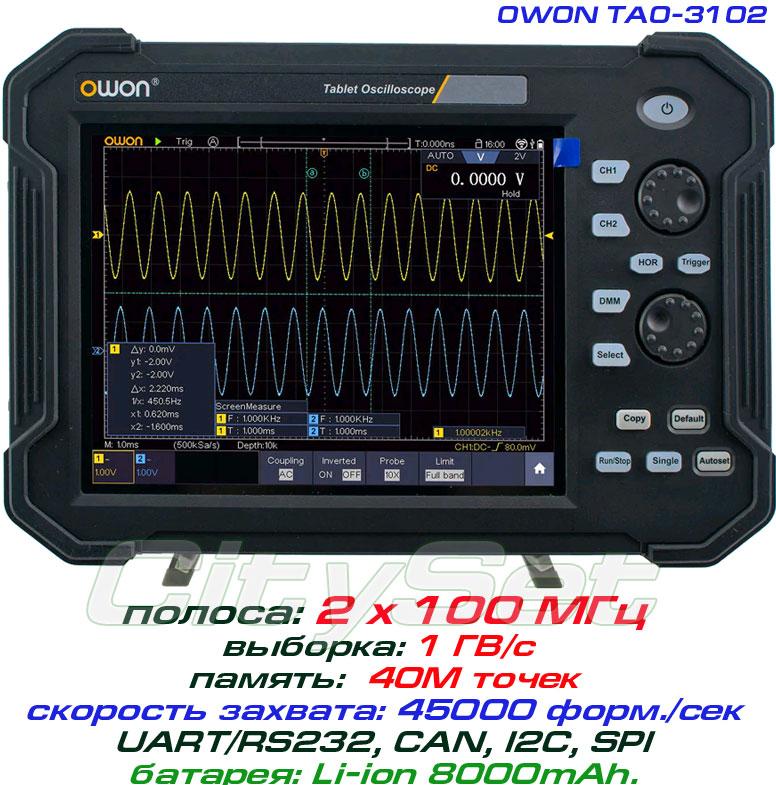

TAO3102 OWON -  2-канальний портативний осцилограф, виготовлений у конструктиві планшета, зі смугою пропускання 100 МГц, високою корністю вибірки АЦП: 1 ГВ/с, об'єм пам'яті 40 Мб, обладнаний великим сенсорним дисплеєм 8” кольоровий LCD з роздільною здатністю 800 x 600.



Портативність забезпечується вбудованою акумуляторною батареєю Li-ion, 7.4 В місткістю 8000 mAh, що дає змогу автономно працювати до 5 годин.

Осцилограф обладнаний як дротовими LAN, USB (device/host), так і бездротовим модулем передавання даних  Wi-Fi, що дає змогу під'єднати зовнішні пристрої — клавіатури, зовнішні HDD, "миті" тощо.

Відмітністю портативних осцилографів OWON серії TAO3000, є можливість захоплення сигналів послідовного передавання даних на шинах UART, SPI, I2C, CAN (опціонально), а також їх декодування. Високі технічні характеристики та функціональність стаціонарних осциллографів забезпечують можливість швидкого захоплення осцилограм (45000 осцилограм/сек) є головним елементом захоплення рідкоповних, непереодних, ілюзорних сигналів. Великий обсяг пам'яті — 40М точок, дає змогу аналогізувати великі тимчасові ділянки.  Низький рівень власних шумів дає змогу реалізувати посилення від 1 мВ/сек.



Дуже компактні габарити та мала вага забезпечують зручність застосування як польових, так і лабораторних умов.

Портативний осциллограф TAO3102 реалізує математичні функції:  додавання, віднімання, множення, ділення, Швидка Перетворення Фуріє, інтегровання, диферинцювання, корінь квадратний, цифрові фільтри (ФНЧ, ФВЧ. Режекторний фільтр, Смуговий фільтр).



функция усреднения осциллограмм осциллографом TAO3102



Основні відмінності осцилографа OWON TAO3102:
Смуга пропускання, кількість каналів: 100 МГц х 2 каналу
Швидкість вибірки: 1 ГВ/с, роздільна здатність: 8 бит
Швидке перетворення Фур'є для аналізу на частотній зоні (БПФ)
Обсяг пам'яті: 40М точек
Яскравий кольоровий дисплей 8" TFT WVGA, сенсорний
Діапазон розгортання: 1 нс/діл 1000 с/діл., діапазон посилення: 1 мВ/діл 10 В/діл.
Швидке захоплення осцилограм: 45 тис. форм сигналів/сек.
Декодування: I2C, SPI, RS232 і CAN (опціонально).



Детальні технічні характеристики та посібник користувача  TAO3102 (.pdf) завантажити паузу

Інструкція користувача осцилорозафа TAO3102 (.pdf) завантажити >



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового портативного осцилографа OWON TAO3102:
Смуга пропускання: 100 МГц фронт наростання: 5 нс, каналів: 2
Швидкість вибірки, у реальному масштабі часу: 1 ГВ/с (один канал), 500 МВ/с (два канали), 250 МВ/с (два канали),
Діапазон, часовий розвертки: від 2 нс/дел. до 1000 с/дел., посилення: 1 мВ/дель – 10 В/діл.
Роздільна здатність: 8 бит х 1 ГВ/с, інтерполяція: sin (x) / x
Діапазон: 8" кольоровий, LCD, 800 x 600 пікселів
Вхідний імпеданс: 1 МОм, 15 пФ
Посилення за напругою: 1 мВ/роб — 10 В/год
Максимальна вхідна напруга: 400 В (PK - PK) (DC+AC, PK - PK)
Похибка посилення напруги по постійному струму: ±1%
Довжина запису, обсяг пам'яті: 40 М точок (один канал), 20 М точок (дві канали), 10 М точок (чотири канали)
Коефіцієнт перерахунку напруги: 0,001X- 1000X, перерахунок напруги в струм
Цифрові фільтри: низьких частот, високих частот, смугові та ріжекторні фільтри
Джерело синхронізації: канал 1, 2, 3, 4
Режим захоплення: автоматичний, нормальний, що йде (одиничний)
Захоплення: за рівнем, відео, параметри імпульсу,  нахил, рант, вікно, Timeout, Nth Edge, логічні умови, I2C, SPI, RS232, CAN з функцією декодування
Курсорні вимірювання: напруга, час, △V, △T
Автоматичне вимірювання: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area
Математичні функції: +, -×, ÷, FFT, FFTrms, інтегровання, диференціювання, корінь квадратний, фільтри (нижніх і високі частот, ріжекторний і смуговий)
Збереження: 100 форм сигналів
Фігури  Лисажу
Інтерфейс: USB host, USB device, LAN, Wi-Fi (опція)
Батарея: акумулятор Li-ion, 8000 мА·год/7,4 В
Габарити: 270 (ширина) х 48 (глибина) х 190  (висота), маса: 1,7 кг.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  вбудованого мультиметра OWON TAO3102:
• Діапазон: 4 1⁄2  розрядів
• Напруга: mV: 20.000mV - 200.00mV /  DCV: 2.0000V - 1000.0V  / ACV: 2.0000V - 750.0V
• Струм: ACD: 20.00A ACA:20.00A
• Опір: 200.00Ω - 100.00MΩ



Реализация математических функций сциллографом OWON TAO3102



Купити цифровий осцилограф OWON TAO3102 можете в нашому інтернет-магазині cityset.com.ua



Стандартна комплектація TAO3102:

Портативний осциллограф TAO3102 OWON — 1 шт. •  Щупи осцилографічні (1:1/1:10) — 2 шт. Адаптер живлення — 1 шт. Адаптер BNC-SAM — 1 шт. Кабель microUSB — 1 шт. Програмне забезпечення, посібник користувача, CD-disk — 1 шт. Гарантійний талон, 12 місяців — 1 екз.



стандартная комплектация осциллографа OWON TAO3102



У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
