Noyafa NF309 багатофункціональний кабельний тестер, трасошукач, POE-тестер

NF309 — багатофункціональний кабельний тестер із функціями кабелешукача, кабельно-тестера, тестера PoE, виробництва компанії Noyafa.

Кабельний тестер багато в чому повторює функціонал моделі NF308, але має істотні відмінності в функціоналі: розширений діапазон детектування й вимірювання відстані до 2000 метрів, додана функція тестування PoE, живлення як основного блока, так і приймача здійснюється від вбудованих акумуляторів 3,7В Li-ion, ємністю 1400 мА·год.


NF-309 призначений для виявлення будь-яких типів провідників, а також для пошуку несправностей у кабелях і з'єднаннях. Основні функції тестера — це пошук і ідентифікація лінії, перевірка її стану, трасування, вимірювання довжини провідника до обривання (замикання). Ця модель приладу рекомендується для застосування під час роботи з телефонними лініями, комп'ютерними мережами, лініями зв'язку, іншими дротовими ланцюгами та в інших сферах діяльності.



Функціональність кабельного тестера NF309:
• Виявлення будь-яких типів провідників за допомогою генератора й безконтактного радіоприймання (гніза SCAN)
• Вимірювання довжини до місця короткого замикання або обривання крученої пари.
• Дослідження з'єднань і кабелів:
  - BNC: коаксіальний кабель
  - 8P8C (RJ45): звита пара STP/UTP CAT-5E, CAT-6
  - RJ11: телефонний кабель
• Тестування POE
• Перевірка крученої пари, телефонної проводини, коаксіального кабелю, USB-кабелю на наявність обриву або короткого замикання ланцюга.
• Детальне дослідження крученої пари: замкнуті, перевернуті, перетяті та розщеплені пари, перехресні перешкоди, зворотне під'єднання.
• Виявлення помилок прокладання або з'єднання.
• Динамічне калібрування довжини кабелю та точність його вимірювання (приблизно 97%).
• Простота та ясність використання. Великий РК-дисплей для зручності зчитування результатів.
• Функція автоматичного вимкнення та яскрава підсвітка дисплея.
• Для тестування кабелю досить однієї людини.
• Вимірювання довжини та пари з віддаленим датчиком або без нього.
• Віддалений датчик 8P8C і BNC зі звуковим сповіщенням.
• Функція автотесту й автоматична компенсація змін ємності батареї та температури довкілля.



Технічні характеристики основного блока Noyafa NF-309:

• Дисплей: LCD 53x25мм, з підсвіткою
• Частота генератора: 225 Гц
• Максимальна дистанція передавання: 1000 м
• Максимальна дистанція в режимі "Cable Map": 1000 м
• Максимальний струм споживання: менш ніж 70 мА
• Типи кабелів тестування на провідність: RJ45, BNC
• Типи кабелів за режимом сканування: RJ45, RJ11, BNC
• POE-сканування: є
• Максимальна напруга: 8В пік-пік
• Типи кабелю: CAT6, CAT5 OFC, CAT5
• Тип батареї: 3.7В, 1400 мА·год Li-ion
• Порт зарядки: mini USB

• Тестування потужності POE:
      - 48В standart / non-standart POE
      - 5Вт, 15В standart / non-standart POE
      - 5Вт, 24В standart / non-standart POE
      - 8Вт, 15В standart / non-standart POE
      - 8Вт, 24В standart / non-standart POE

• Габарити: 185 х 80 х 32 мм.

Технічні характеристики локатора прихованого проведення Noyafa NF-309S:
• Частота генератора: 225 Гц
• Максимальний струм споживання: менш ніж 70 мА
• Тип батареї: 3.7В, 1400 мА·год Li-ion
• Порт зарядки: mini USB



Технічні характеристики віддаленого датчика Noyafa NF-309R:
• Інтерфейси: RJ45, RJ11, BNC
• Функції тестування: "Cable Map"/POE
• Габарити: 95 х 34 х 23 мм.

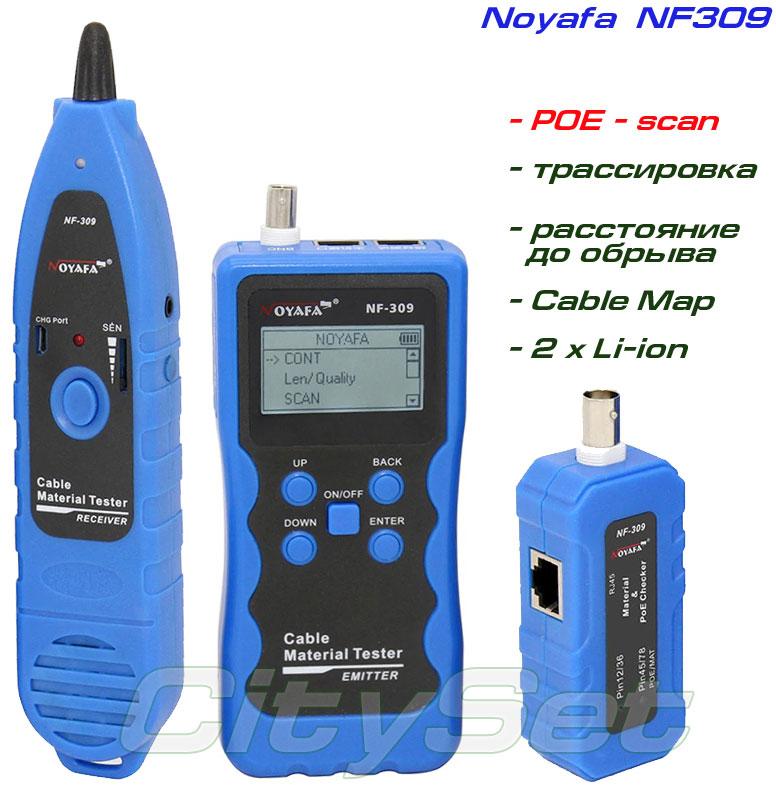

Стандартна комплектація кабельного тестера/POE-тестера NF309:

• Основний кабельний тестер NF-309 – 1шт.  • Приймач (NF-309-S)  - 1 шт. • Дистанційний датчик (NF309-R) — 1 шт.  • Сумка м'яка — 1 шт. • Набір тестових кабелів  - 1 комплект. • Керівництво користувача — 1 екз. • Гарантійний талон — 1 екз.



Якщо є якісь питання та представлена інформація не містить відповіді, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
