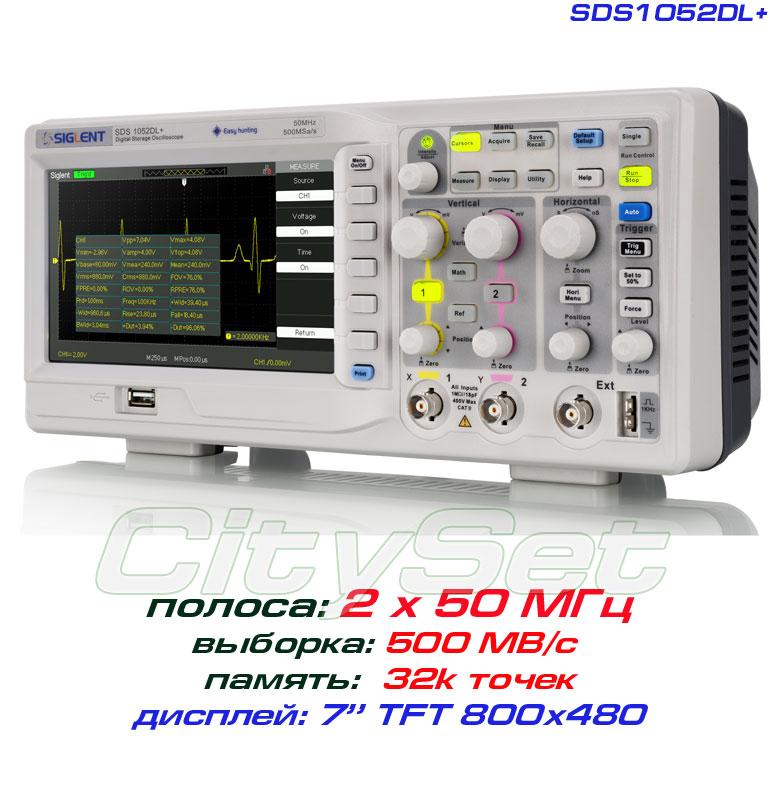

Siglent SDS1052DL+  — осцилограф цифровий двоканальний із входом зовнішньої синхронізації, смугою пропускання 50 МГц, швидкістю вибірки 500 мВ/с і обсягом пам'яті 32 к точок.

Осцилограф обладнаний дисплеєм LCD TFT 7" з роздільною здатністю 800 х 480, інтерфейсами для під'єднання зовнішніх пристроїв зберігання інформації та віддаленого керування (LAN, 2хUSB, RS232).

Параметри, як-от чутливість, швидкість вибірки та обсяг пам'яті, функціональність системи захоплення, забезпечують основу вимірювального інструментарію осцилографа, який містить курсорні та автоматичні вимірювання (32 параметри), швидке перетворення Фуріне дає змогу аналізувати сигнал у частотній зоні.  Вбудовані настроювані цифрові фільтри високих і нижніх частот, смугових і ріжекторних дають змогу провести аналіз і оцінити вплив на досліджуваний сигнал фільтра зі встановленими параметрами.

Функціонал системи синхронізації осцилографа SDS1052DL+ містить можливість захоплення за логічними умовами щодо значення тривалості імпульсу.с.

Вибір у реальному масштабі часу забезпечує функціональність: пряма вибірка (для сигналів устояльної форми), детектування піків (забезпечує захоплення піку навіть у разі коли крок квантовування істотно ширший від самого піку, і усереднення (застосовується рідко, оскільки завдань де потрібно отримати усереднену форму сигналу трохи, але в такий спосіб можна розглянути форму сильно завумленого сигналу).

Стандартною функцією є апаратний (розрядність: 6-bit), частотомір, який реалізує вимірювання частоти вхідного сигналу.

В умовах виконання масових тестування встановлених форм сигналів SDS1052DL+ обладнаний функцією швидкого тестування за встановленою маскою, яка визначає допустимі відхилення  тимчасових і амплітудних параметрів. Результатом такого тестування є інформація на дисплеї як лічильник "пройшов/не пройшов" і сигнал на виході "PASS/FAIL"


Купити осцилограф SDS1052DL+ можете зробити замовлення телефоном, або оформивши його покупку через кошик у нашому інтернет-магазині cityset.com.ua, натиснувши кнопку "Купити".




Технічні особливості осцилографа Siglent SDS1052DL+:
 Кількість каналів і смуга пропускання: 2 x 50 МГц, + зовнішній вхід синхронізації
 Посилення: 2 мВ/діл. - 10 В/діл.
 Швидкість квантова здатність: 500 MВ/с
 Аналіз у частотній зоні Швидке перетворення Фур'є (FFT)
 Обсяг пам'яті: 32к точок.
 Дисплей LCD 7" TFT, високої контрастності, роздільна здатність: 800 х 480
 Апаратний 6-розрядний частотомір, не залежить параметрів розгортання та синхронізації
 Цифрові настроювані фільтри (ВЧ, НЧ, смуговий, ріжекторний) на кожному каналі.
 Максимальна вхідна напруга: 400 В
 Забезпечення під'єднання до ПК/інтерфейсів: USB Host, USB Device, LAN, Pass/Fail, RS232, з підтримкою SCPI
 Функція записування у внутрішню пам'ять  і відтворення збережених осцилограм (об'єм пам'яті 7М точок)
 Функція верифікації сигналу на тимчасові та амплітудні допуски  PASS/FALL
 Багатомовний інтерфейс користувача, зокрема й російська.


Детальні технічні характеристики осцилографа: Siglent SDS1052DL+ (eng. pdf.)

Посібник користувача осцилографів Siglent SDS1052DL+ (eng. pdf.)



SDS1052DL+ Siglent: вид на заднюю панель осциллографа


Стандартна комплектація:

SDS1052DL+, цифровий осцилограф — 1 шт.  Пробник осцилографічний 1:1/ 1:10  — 2 шт.  Кабель живлення — 1 шт.  Кабель USB — 1 шт.  Гарантійний талон — 1 екз.

Основні
ВиробникSiglent Technologies
Користувацькі характеристики
кількість каналів2
об'єм пам'яті32k точок
Смуга частот50 МГц
швидкість вибірки0.5 ГВ/с
