DS1202Z-E осциллограф 2 х 200МГц

  • Немає в наявності
  • Код: DS1202Z-E

23 638 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю

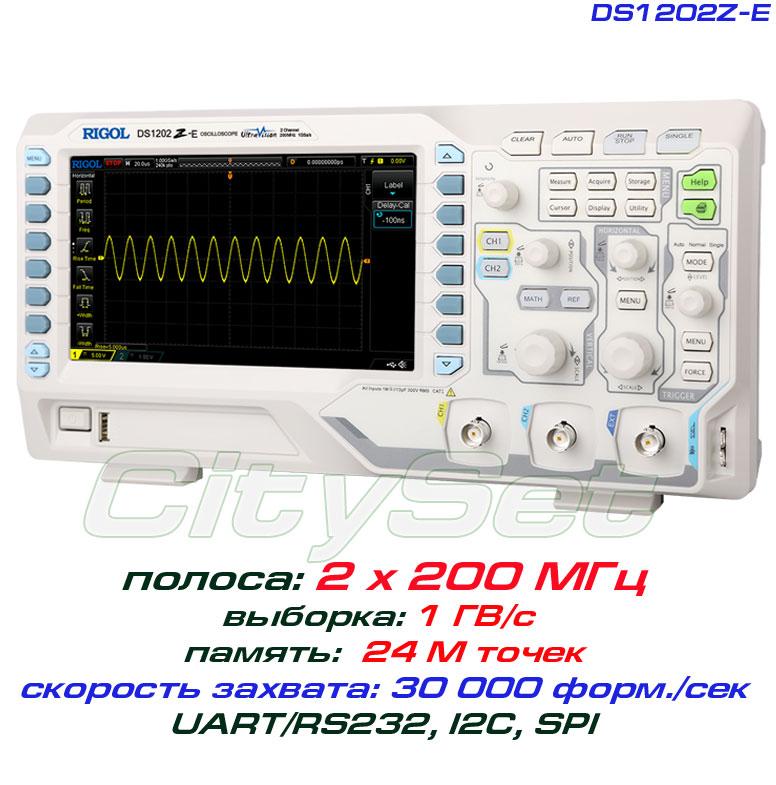

DS1202Z-E осциллограф 2 х 200МГц
DS1202Z-E осциллограф 2 х 200МГцНемає в наявності
23 638 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

Rigol DS1202Z-E -  двоканальний цифровий осцилограф, зі смугою пропускання 200 МГц, високою швидкістю вибірки АЦП: 1 ГВ/с і обсягом пам'яті 24 Мб, обладнаний дисплеєм 7” кольоровий LCD роздільна здатність 800 x 480.


Характерною особливістю осцилографа DS1202Z-E є великий обсяг пам'яті  - 24M точок і висока швидкість захоплення
 осцилограм 30 тис. форм сигналів/сек. забезпечує більш сіре захоплення непередільних, ілюзорних сигналів, а рівень власних шумів дає змогу реалізувати посилення від 1 мВ/діл.

Rigol DS1202Z-E осциллограф с высокой скоростью захвата форм сигнала



Осцилограф DS1202Z-E обладнаний функцією захоплення й декодування сигналів на шинах I2C, SPI, RS232.

Большой объём памяти для более детального анализа осциллограмм осциллографом Rigol DS1202Z-E



Основні відмінності осцилографа Rigol DS1202Z-E:
Смуга пропускання, кількість каналів: 200 МГц х 2 канали + зовнішній вхід синхронізації
Швидкість вибірки: 1 ГВ/с х 1 канал, 500 МВ/с х 2 канали, роздільна здатність: 8 бит
Швидке перетворення Фур'є для аналізу на частотній зоні (БПФ)
Обсяг пам'яті: 24М точок х 1 канал/  12М точок х 2 канали
Яскравий кольоровий дисплей 7" TFT, роздільна здатність: 800 х 480
Діапазон розгортання: 2 нс/дел – 50 с/діл., діапазон посилення: 1 мВ/діл — 10 В/діл.
Захоплення осцилограм: 30 тис. форм сигналів/сек.
Декодування: I2C, SPI, RS232/UART.



Детальні технічні характеристики та посібник користувача  DS1202Z-E  (.pdf) завантажити паузу



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового осцилографа Rigol DS1202Z-E:
Смуга пропускання: 100 МГц, кількість каналів: 2 + вхід зовнішньої синхронізації
Швидкість вибірки, у реальному масштабі часу: 1 ГВ/с х 1 канал, 500 МВ/с х 2 канали, інтермполяція: sin (x) / x
Діапазон часовий розвертки: від 2 нс/діл. до 1000 с/роб., посилення: 1 мВ/діл 10 В/діл.
Час наростання: от ≤ 3,5 нс
Роздільна здатність: 8 бит х 1 ГВ/с
Діапазон: 7" кольоровий, LCD, 800 x 480 пікселів
Вхідний імпеданс: 1 МОм, 15 пФ
Посилення за напругою: 1 мВ/роб — 10 В/год
Довжина запису, обсяг пам'яті: 24 М точек
Режим захоплення: автоматичний, нормальний, що йде (одиничний)
Захват: за рівнем, відео, параметри імпульсу,  нахил, рант, вікно, Timeout, Nth Edge, логічні умови, I2C, SPI, RS232 функцією декодування
Курсорні вимірювання: напруга, час, △V, △T
Автоматичне вимірювання: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area
Математичні функції: A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter
Фігури  Лисажу
Інтерфейс: USB host, USB device, LAN
Живлення: напруга 100 В - 240В AC, 50/60Hz, споживання 50 Вт
Габарити: 313 (ширина) х 122 (глубина) х 160 (висота), маса: 2,9 кг.



Rigol DS1202Z-E осциллограф: функция записи и последующего просмотра и анализа



Купити цифровий осцилограф Rigol DS1202Z-E можете в нашому інтернет-магазині cityset.com.ua



Стандартна комплектація:
Цифровий осцилограф Rigol DS1202Z-E  – 1 шт.  Щупи осцилографічні (1:1/1:10) – 1шт. Кабель живлення — 1шт. Кабель USB – 1 шт. Програмне забезпечення, посібник користувача, CD-disk — 1 шт. Гарантійний талон, 12 місяців — 1 экз.



Стандартний комплект постачання осцилографа Rigol DS1202Z-E містить щупи з поділом 1:1 і 1:10, що забезпечує максимальну вхідну напругу на щупі 600 В. Для виконання безпечних вимірювань напруг до 2000 В, рекомендуємо використовувати пробники з поділом 1:100, наприклад, моделі P4100 (смуга 100 МГц) і P4250 (смуга 250 МГц)... і не забувайте про загальну "землю" каналів.



Rigol DS1102Z-E осциллограф для декодирования I2C, SPI, RS232/UART.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникRIGOL
Користувацькі характеристики
кількість каналів2
об'єм пам'яті24 Мб
Смуга частот200 МГц
Дозвіл АЦП8 біт
швидкість вибірки1 ГВ/с
