MSO7102TD осциллограф 2 х 100 МГц

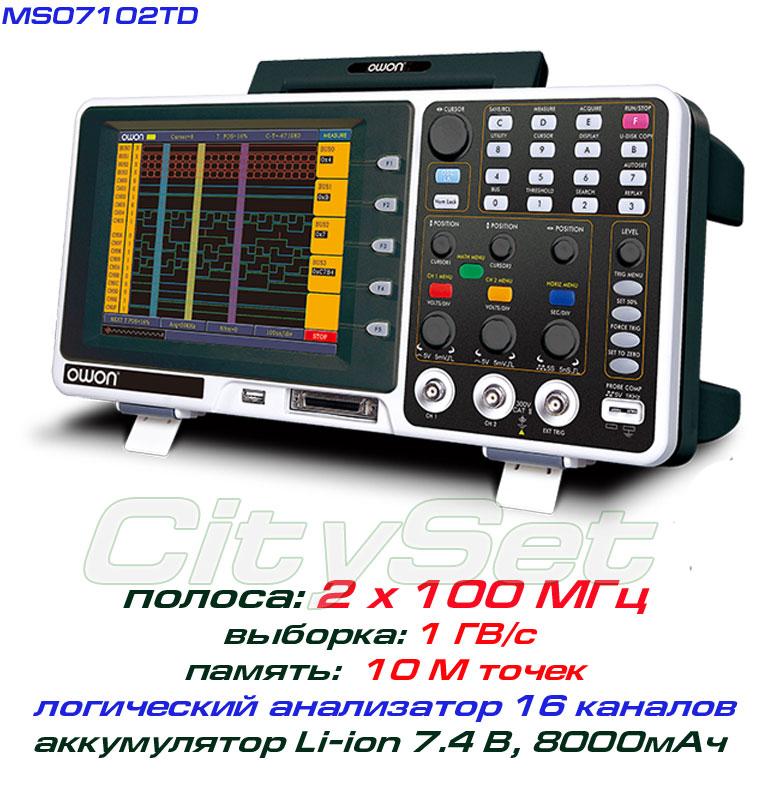

MSO7102TD OWON  - осцилограф із логічним аналізатором  (2 канали, 100 МГц, вибірка: 1 ГВ/с, пам'ять: 2М точок, 16 канальней логічний аналізатор), виробництва компанії OWON.

Основні функції осцилографа MSO7102TD  містять як автоматичні, так і курсорові виміри, математичні операнди (складання, віднімання, множення, ділення, інвертування) і Швидке перетворення Фур'є для аналізу сигналів у частотній зоні.

Цифровий осцилограф MSO7102TD належить до серії осциллографів, обладнаних вбудованим 16-канальним логічним аналізатором,  великим 8" (21 см.) дисплеєм із роздільною здатністю 640х480 і можливістю оснастити акумуляторний батареєю 7.4В 8000 мА·год для автономної роботи до 4 годин.

 Завантажити детальні характеристики осцилографа з логічним аналізатором OWON MSO7102TD (pdf. eng.).
 Завантажити посібник користувача осцилографа OWON MSO7102TD (pdf. eng.).


Цифровий осцилограф OWON MSO7102TD:
• Кількість каналів і смуга пропускання:  2 канала х 100 МГц  / логічні аналізатори  — 16 каналів х 100 МГц
• Швидкість вибірки в реальному масштабі часу:  осцилограф  – 1 ГВ/с  /  логічний аналізатор  – 2 ГВ/с
• Обсяг загальної пам'яті: 2 М точок (осцилограф)/4 М точок (LA)
• Великий дисплей 8" TFT, роздільна здатність: 640 х 480
• Автоматичні та курсорні виміри
• Математичні операційні та перетворення БЖФ
• Функція запису та відтворення осцилограм
• Функція тестування за маскою з формуванням сигналу PASS/FALL
• Акумуляторна батарея (опціонально).



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ осцилограф OWON MSO-7102TD:

• Смуга пропускання: 100 МГц  х 2 канали + EXT (зовнішній вхід синхронізації)
• Час наростання фронту:  < 3.5 нс

• Чутливість за вертикаллю: від 2 мВ/діл до 10 В/роб.
• Похибка вимірювань: 3%
• Роздільна здатність за вертикаллю: 8 бит
• Швидкість розгортання: от 2 нс/діл. до 100 с/роб.

• Вхідний імпеданс: 1 МОм, 10 пФ
• Режими входу:  AC, DC, GND
• Максимальна вхідна напруга: ± 400 В ампл., САТI, САТII

• Режими синхронізації:  авто, норм., поодиноке захоплення
• Умови синхронізації: за рівнем, за параметром імпульсу,  відео, за наростанням/спаду,  зовнішній запуск
• Швидкість вибірки: 1 ГВ/с
• Обсяг пам'яті: 2М точок
• Режим вибірки: вибірка в реальному часі, реєстрація піків, усереднення
• Формування осцилограми: вектор, точки
• Алгоритм відновлення форми осцилограми: sin(x)/x

• Автоматичні вимірювання: амплітуда Vpp, середній Vavg, середньоквадратичне Vrms, частота Freq, період Period, максимальний Vmax, мінімальний Vmin, Vtop, Vbase, Overshoot, Preshoot,
час наростання Rise Time, час спаду Fall Time, затримка Delay A→B↑, Delay  A→Bü, ширина позитивного імпульсу +Width, ширина негативного імпульсу — Width, скваність + Duty, -Duty
• Курсорні виміри: амплітудні, тимчасові, режим стеження (авто встановлення). delta-вимірювання
• Математичні функції: додавання, віднімання, множення, ділення, інвертування, FFT (швидке перетворення Фурні)
• Дисплей: 8" (210 мм) TFT, підсвітка LCD, роздільна здатність: 640 х 480
• Живлення: 100-240 В, 45-440 Гц опціонально акумуляторна батарея: 8000 мА/год; 7,4 В
• Габарити: 370 (ширина) х 120 (глубина) х 180 (висота), маса: 2,2 кг.

ЛОГІЧНИЙ АНАЛІЗАТОР характеристики:

• Швидкість вибірки/кількість каналів: 20 В/с 1 ГВ/с / 16 каналів
• Обсяг пам'яті: 4М точок
• Вхідний опір: 660 кОм, 15 пФ
• Режими захоплення:  Edge, Bus, State, Data Alignment, Data Width, Distributed Queue
• Амплітуда сигналу: 30В
• Збереження результатів захоплення на зовнішній USB-диск.

Стандартна комплектація осцилограф OWON MSO-7102TD:

• Осцилограф MSO7102TD — 1 шт. • Пробники осцилографічні (з роздільником 1:1/ 1:10) — 2 шт. • Пробник логічного аналізатора 16CH - 1 шт. • Кабель USB  - 1 шт.  • Кабель живлення — 1 шт.• Програмне забезпечення, посібник користувача CD-диск   - 1 шт. • Короткий посібник користувача  - 1 шт. • Гарантійний талон — 12 місяців.
