TAO3074 осцилограф OWON. 4 х 70 МГц

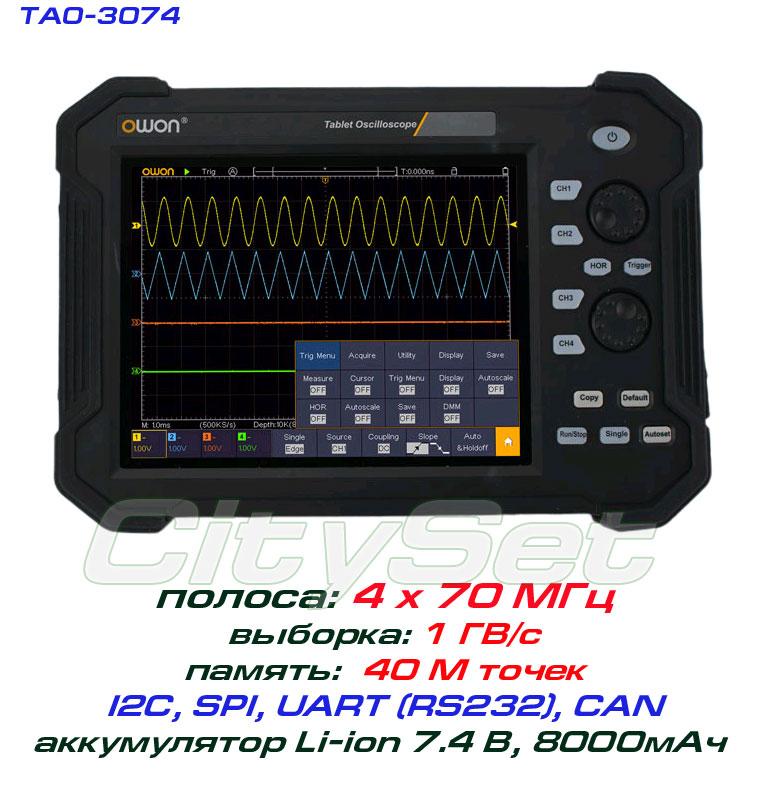

TAO3074 OWON -  4-канальний портативний осцилограф, виготовлений у конструктиві планшета, зі смугою пропускання 70 МГц, високою корністю вибірки АЦП: 1 ГВ/с, об'єм пам'яті 40 Мб, обладнаний великим сенсорним дисплеєм 8” кольоровий LCD з роздільною здатністю 800 x 600.

Портативність забезпечується вбудованою акумуляторною батареєю Li-ion, 7.4 В місткістю 8000mAh, що дає змогу автономно працювати до 5 годин.

Осцилограф обладнаний як дротовими LAN, USB (device/host), так і бездротовим модулем передавання даних  Wi-Fi, що дає змогу під'єднати зовнішні пристрої — клавіатури, зовнішні HDD, "миті" тощо.

Відмітністю портативних осцилографів OWON серії TAO3000, є можливість захоплення сигналів послідовного передавання даних на шинах UART, SPI, I2C, CAN (опціонально), а також їх декодування. Високі технічні характеристики та функціональність стаціонарних осциллографів забезпечують можливість швидкого захоплення осцилограм (45000 осцилограм/сек) є головним елементом захоплення рідкоповних, непереодних, ілюзорних сигналів. Великий обсяг пам'яті — 40М точок, дає змогу аналогізувати великі тимчасові ділянки.  Низький рівень власних шумів дає змогу реалізувати посилення від 1 мВ/сек.



Дуже компактні габарити та мала вага забезпечують зручність застосування як польових, так і лабораторних умов.

Портативний осциллограф TAO3074 реалізує математичні функції:  додавання, віднімання, множення, ділення, Швидка Перетворення Фуріє, інтегровання, диферинцювання, корінь квадратний, цифрові фільтри (ФНЧ, ФВЧ. Режекторний фільтр, Смуговий фільтр).





Основні відмінності осцилографа OWON TAO3074:
• Смуга пропускання, кількість каналів: 70 МГц х 4 каналу
• Швидкість вибірки: 1 ГВ/с, роздільна здатність: 8 бит
• Швидке перетворення Фур'є для аналізу на частотній зоні (БПФ)
• Обсяг пам'яті: 40М точек
• Яскравий кольоровий дисплей 8" TFT WVGA, сенсорний
• Діапазон розгортання: 1 нс/дел – 1000 с/діл., діапазон посилення: 1 мВ/діл — 10 В/діл.
• Швидке захоплення осцилограм: 45 тис. форм сигналів/сек.
• Декодування: I2C, SPI, RS232 і CAN (опціонально).



Детальні технічні характеристики та посібник користувача  TAO3074 (.pdf) завантажити паузу

Інструкція користувача осцилорозафа TAO3074 (.pdf) завантажити >



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового портативного осцилографа OWON TAO3074:
• Смуга пропускання: 70 МГц, фронт наростання: 5 нс, каналів: 4
• Швидкість вибірки, у реальному масштабі часу: 1 ГВ/с (один канал), 500 МВ/с (два канали), 250 МВ/с (два канали),
• Діапазон, часовий розвертки: від 2 нс/дел. до 1000 с/дел., посилення: 1 мВ/дель – 10 В/діл.
• Роздільна здатність: 8 бітів х 1 ГВ/с, інтерполяція: sin (x) / x
• Діапазон: 8" кольоровий, LCD, 800 x 600 пікселів
• Вхідний імпеданс: 1 МОм, 15 пФ
• Посилення за напругою: 1 мВ/роб — 10 В/год
• Максимальна вхідна напруга: 400 В (PK - PK) (DC+AC, PK - PK)
• Похибка посилення напруги по постійному струму: ±1%
• Довжина запису, обсяг пам'яті: 40 М точок (один канал), 20 М точок (дві канали), 10 М точок (чотири канали)
• Коефіцієнт перерахунку напруги: 0,001X- 1000X, перерахунок напруги в струм
• Цифрові фільтри: низьких частот, високих частот, смугові та ріжекторні фільтри
• Джерело синхронізації: канал 1, 2, 3, 4
• Режим захоплення: автоматичний, нормальний, що йде (одиничний)
• Захоплення: за рівнем, відео, параметри імпульсу,  нахил, рант, вікно, Timeout, Nth Edge, логічні умови, I2C, SPI, RS232, CAN з функцією декодування
• Курсорні вимірювання: напруга, час, △V, △T
• Автоматичне вимірювання: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area
• Математичні функції: ＋, －×, ÷, FFT, FFTrms, інтегровання, диференціювання, корінь квадратний, фільтри (нижніх і високі частот, ріжекторний і смуговий)
• Збереження: 100 форм сигналів
• Фігури  Лисажу
• Інтерфейс: USB host, USB device, LAN, Wi-Fi (опція)
• Батарея: акумулятор Li-ion, 8000 мА·год/7,4 В
• Габарити: 270 (ширина) х 48 (глибина) х 190  (висота), маса: 1,7 кг.





Купити цифровий осцилограф OWON TAO3074 можете в нашому інтернет-магазині cityset.com.ua



Стандартна комплектація TAO3074:

• Портативний осцилограф TAO3074 OWON — 1 шт. •  Щупи осцилографічні (1:1/1:10) — 4 шт. • Адаптер живлення — 1 шт. • Адаптер BNC-SAM — 1 шт. • Кабель microUSB — 1 шт. • Програмне забезпечення, посібник користувача, CD-disk — 1 шт. • Гарантійний талон, 12 місяців — 1 екз.





У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
