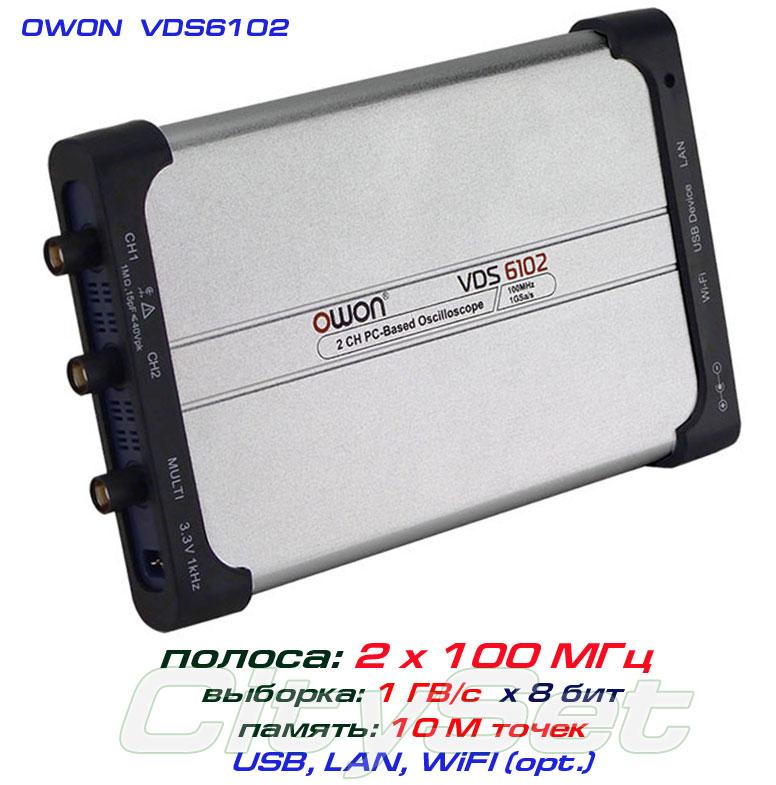

VDS6102 USB-осцилограф 2 х 100 МГц

VDS6102 -  двоканальний USB-осцилограф із вбудованим функціональним генератором, виробництва компанії OWON.

Віртуальний осцилограф має смугу пропускання 100МГц, великим обсягом пам'яті: 10М точек, високою швидкістю вибірки: 1 ГВ/с. Вбудований одноканальний генератор забезпечує формування  синусоїдальних, прямокутних, пилоподібних і імпульсних сигналів.



Модельний ряд віртуальних осцилографів OWON серії VDS6000:  VDS6102 (2х100МГц / 8 бит), VDS6152 (2х100МГц / 8 бит), VDS6102A (2х100МГц/14 бит), VDS6152A (2х100МГц/8 біт).



Осцилограф OWON VDS6102 працює під керуванням Android,  iOS,  Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA. за стандартним інтерфейсом USB, LAN, Wi-Fi (опціонально)



ОСОБЕННОСТЬ осциллогафа OWON VDS6102:

• 2-канальний осциллограф +  зовнішній вхід синхронізації EXT.
• Глибина пам'яті: 10М точек, точне відтворення сигналу вибірки.
• Стійка робота під керуванням Android,  iOS. Linux
• Вбудований функціональний генератор (до 5 МГц)
• Розширена роздільна здатність по вертикалі — 14 бітів у моделях VDS6102A/VDS6152A
• Результати можуть бути передані в EXCEL, BMP, JPG як категорії часу та напруги.
• Понад 20 різновидів функції автоматичних вимірювань
• Функції усереднення осцилограм, післясвічення, керування яскравістю, реверс, додавання, віднімання, множення, поділ, зображення XY.
• Функція аналізатора спектра (БПФ).





Технічні особливості віртуального осцилографа OWON VDS6102:

• Смуга пропускання й кількість каналів: 100 МГц х 2 каналу, фронт наростання: 3.5 нс

• Імпеданс входу: 1МОм, 25пФ

• Швидкість вибірки (АЦП) у реальному масштабі часу: 1 ГВ/с (1 канал),  500 МВ/с (2 каналу)

• Розширений обсяг пам'яті: 10M точок. (1 канал),  5 M точек. (2 каналу)

• Чутливість за вертикаллю: 2 мВ/діл — 5 В/діл

• Развёртка во времени: 2 нс/дел — 100 с/дел.

• Математичні операції: додавання, віднімання, множення, ділення, БПФ, інвертування

• Режим вимірювань, курсорні вимірювання, автоматичні вимірювання: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width, -Width, +Duty, -Duty

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.

• Режим синхронізації: за рівнем, нахилом, шириною імпульсу, відео, тайм-аут

• Режими роботи курсорів: Cross, Trace, Horizontal, Vertical

• Аналізатор спектра (БПФ), вікна: прямокутні, Хеннінга, Хеммінгу, Блекмена

• Формати збереження: текстовий файл, графічний формат: jpg/bmp, файл MS excel/word.

• Габарити:  190 мм x120 мм x 18 мм, маса: 0,3  кг.

• Операційна система: Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA, iOS, Android, Linux.



Функції вбудованого генератора:

• Форми сигналів: синус (0,1 Гц — 5 MГц), прямокутник (0,1 Гц — 200 кГц), трикутник (1 Гц — 10 кГц), тімульс (1 Гц — 10 кГц)

• Швидкість вибірки: 25 МВ/с

• Вертикальна роздільна здатність: 10 бітів

• Амплітуда вихідного сигналу: 10 мВ – 5 В

• Діапазон зміщення: DC Offset Range (AC+DC):  ±2.5В

• Вихідний опір: 50 Ом.





Купити віртуальний осцилограф OWON VDS6102 можете в нашому інтернет-магазині cityset.com.ua.





Стандартна комплектація OWON VDS-6102:

• Віртуальний осцилограф OWON VDS6102 - 1 шт. • Пробники осцилографічні - 2 шт. • Кабель USB - 1 шт. • Кабель BNC-BNC — 1 шт. • Блок живлення — 1 шт. • Чехол - 1 шт. • Програмне забезпечення, посібник користувача, CD-диск  - 1 шт. • Гарантійний талон — 12 місяців.











У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
