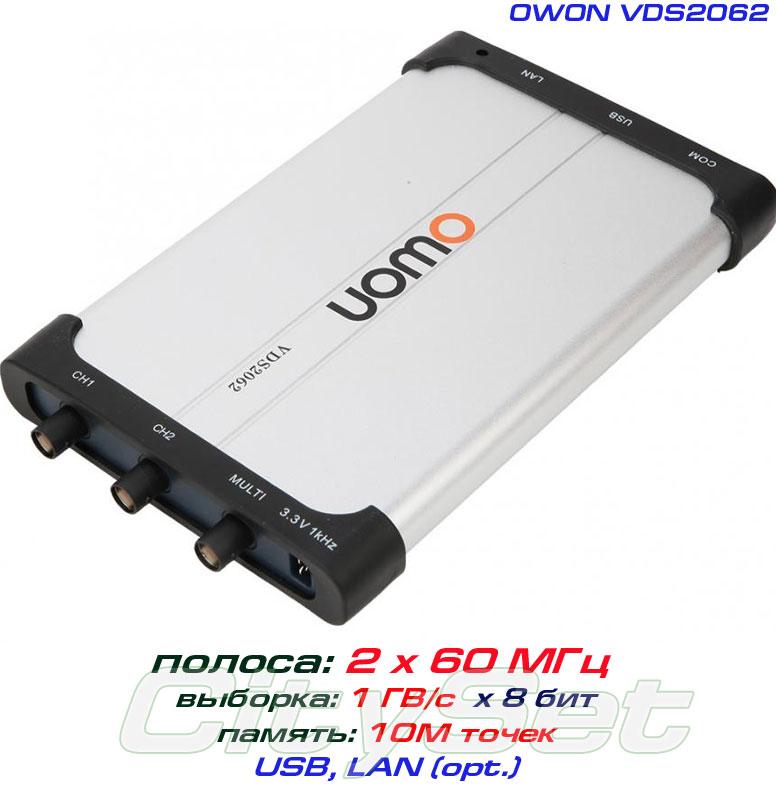

VDS2062 USB-осцилограф 2 х 60 МГц

VDS2062 -  двоканальний USB-осцилограф, виробництва компанії OWON.

Віртуальний осцилограф має смугу пропускання 60МГц, великим обсягом пам'яті: 10М точек, високою швидкістю вибірки: 1 ГВ/с.



Модельний ряд віртуальних осцилографів OWON серії VDS:  VDS1022 (2х25МГц), VDS1022i (2х25МГц), VDS2062 (2х60 МГц), VDS2064 (4х60МГц), VDS3102 (2х100МГц), VDS3104 (4х100МГц),



Осцилограф OWON VDS2062 працює під керуванням  Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA. за стандартним інтерфейсом USB 2.0.



ОСОБЕННОСТЬ осциллогафа OWON VDS2062:

• 2-канальний осциллограф +  зовнішній вхід синхронізації EXT.
• Глибина пам'яті: 10М точек, точне відтворення сигналу вибірки.
• Висока вхідна чуттєвість: 2 мВ — 5 В/діл
• Частота дискретизації: 1 ГВ/з у реальному масштабі часу
• Діапазон вхідної напруги: до 40 В.
• Підтримка програмного забезпечення: Windows10, Windows 8, Windows 7
• Результати можуть бути передані в EXCEL, BMP, JPG як категорії часу та напруги.
• Понад 20 різновидів функції автоматичних вимірювань
• Функції усереднення осцилограм, післясвічення, керування яскравістю, реверс, додавання, віднімання, множення, поділ, зображення XY.
• Функція аналізатора спектра (БПФ).





Технічні особливості віртуального осцилографа OWON VDS2062:

• Смуга пропускання й кількість каналів: 60 МГц х 2 каналу, фронт наростання: 5,8 нс

• Імпеданс входу: 1МОм, 25пФ

• Швидкість вибірки (АЦП) у реальному масштабі часу: 1 ГВ/с (1 канал),  500 МВ/с (2 каналу)

• Розширений обсяг пам'яті: 10M точок. (1 канал),  5 M точек. (2 каналу)

• Чутливість за вертикаллю: 2 мВ/діл — 5 В/діл

• Развёртка во времени: 2 нс/дел — 100 с/дел.

• Математичні операції: додавання, віднімання, множення, ділення, БПФ, інвертування

• Режим вимірювань, курсорні вимірювання, автоматичні вимірювання: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width, -Width, +Duty, -Duty

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.

 Режим синхронізації: за рівнем, нахилом, шириною імпульсу, відео, тайм-аут

• Режими роботи курсорів: Cross, Trace, Horizontal, Vertical

• Аналізатор спектра (БПФ), вікна: прямокутні, Хеннінга, Хеммінгу, Блекмена

• Формати збереження: текстовий файл, графічний формат: jpg/bmp, файл MS excel/word.

• Габарити:  170 мм x120 мм x 18 мм, маса: 0,26  кг.

• Операційна система: Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA.





Купити віртуальний осцилограф OWON VDS2062 можете в нашому інтернет-магазині cityset.com.ua.





Стандартна комплектація:

• Віртуальний осцилограф OWON VDS2062 - 1 шт. • Пробники осцилографічні - 2 шт. • Кабель USB - 1 шт. • Програмне забезпечення, посібник користувача, CD-диск   - 1 шт. • Гарантійний талон — 12 місяців.











У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
