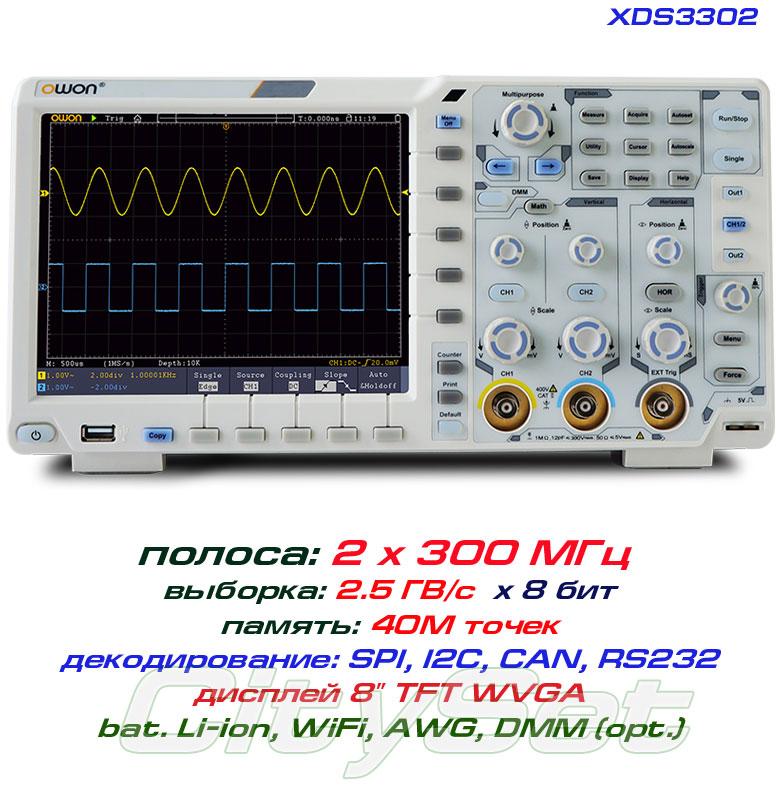

XDS3302 осцилограф 2 х 300 МГц

xDS3302 OWON -  двоканальний цифровий осциллограф, зі смугою пропускання 300МГц, високою швидкістю вибірки АЦП: 2,5 ГВ/с x 8 bit, і розширеним обсягом пам'яті 40 Мб, обладнаний великим дисплеєм 8” кольоровий LCD роздільна здатність 1024 x 768.


Характерною особливістю осцилографа xD xDS3302 є висока швидкість вибірки — 2,5 ГВ/с, а  великий обсяг пам'яті  — 40М точок, дає змогу зберегти чималі тимчасові відрізки сигналу для подальшого аналізу.

Захоплення осцилограм на швидкості 75 тис. форм сигналів/сек.  забезпечує більш сіре захоплення непередільних, ілюзорних сигналів, а рівень власних шумів дає змогу реалізувати посилення від 1 мВ/сек.

Опціонально осцилограф xDS3302 обладнується літій-іонною батареєю, що не тільки робить осцилограф автономним, але й забезпечує повну гальванічну розв'язку з живлення, що має ключове значення під час діагностики електронних пристроїв, просочених від однієї мережі.

Компанія OWON обладнує (опціонально) осцилографи XDS3302 апаратними опціями: генератором AWG 50 МГц/25 МГц (1 канал або 2 канали), мультиметром DMM,  Wi-Fi-модулем, сенсорним дисплеєм.

Декодування сигналів на шинах I2C, SPI, RS232 і CAN (опціонально).

Осцилограф XDS3302 реалізує математичні функції:  додавання, віднімання, множення, ділення, Швидка Перетворення Фуріє, інтегровання, диферинцювання, корінь квадратний, цифрові фільтри (ФНЧ, ФВЧ. Режекторний фільтр, Смуговий фільтр).



Основні відмінності осцилографа OWON XDS3302:
• Смуга пропускання, кількість каналів: 300 МГц х 2 канали + зовнішній вхід синхронізації
• Швидкість вибірки: 2,5 ГВ/с х 1 канал, 1,25 ГВ/с х 2 канали, роздільна здатність: 8 бит
• Швидке перетворення Фур'є для аналізу на частотній зоні (БПФ)
• Обсяг пам'яті: 40М точок х 1 канал/  20М точек х 2 канала
• Яскравий кольоровий дисплей 8" TFT WVGA, опціонально — сенсорний
• Діапазон розгортання: 1 нс/дел – 1000 с/діл., діапазон посилення: 1 мВ/діл — 10 В/діл.
• Швидке захоплення осцилограм: 75 тис. форм сигналів/сек.
• Декодування: I2C, SPI, RS232 і CAN (опціонально).
• Опціонально: AWG/DMM/WiFi  / Li-ion акумулятор.



Детальні технічні характеристики та посібник користувача  XDS3302  (.pdf) завантажити паузу

Короткі технічні характеристики, брошура  XDS3302  (.pdf) завантажити >



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового осцилографа OWON XDS3302:
• Смуга пропускання: 300 МГц, кількість каналів: 2 + вхід зовнішньої синхронізації
• Швидкість вибірки, у реальному масштабі часу: 2,5 ГВ/с х 1 канал, 1,25 ГВ/с х 2 канали, інтермполяція: sin (x) / x
• Діапазон часовий розвертки: от 1 нс/діл. до 1000 с/роб., посилення: 1 мВ/діл 10 В/діл.
• Час наростання: от ≤ 1.15 нс
• Роздільна здатність: 8 бит х 1 ГВ/с
• Діапазон: 8" кольоровий, LCD, 1024 x 768  пікселів
• Вхідний імпеданс: 1 МОм, 15 пФ
• Посилення за напругою: 1 мВ/роб — 10 В/год
• Максимальна вхідна напруга: 300 В (PK - PK) (DC+AC, PK - PK)
• Похибка посилення напруги по постійному струму: ±3%
• Довжина запису, обсяг пам'яті: 40 М точек
• Коефіцієнт перерахунку напруги: 0,001X- 1000X, перерахунок напруги в струм
• Цифрові фільтри: низьких частот, високих частот, смугові та ріжекторні фільтри
• Джерело синхронізації: канал 1, канал 2, зовнішній вхід, АС, АС/5
• Режим захоплення: автоматичний, нормальний, що йде (одиничний)
• Захват: за рівнем, відео, параметри імпульсу,  нахил, рант, вікно, Timeout, Nth Edge, логічні умови, I2C, SPI, RS232, CAN з функцією декодування
• Курсорні вимірювання: напруга, час, △V, △T
• Автоматичне вимірювання: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area
• Математичні функції: ＋, －×, ÷, FFT, FFTrms, інтеграція, диференціювання, корінь квадратний
• Збереження: 100 форм сигналів
• Фігури  Лисажу
• Інтерфейс: USB host, USB device, LAN
• Живлення: напруга 100 В - 240В AC, 50/60Hz, споживання 25 Вт
• Батарея: Li-ion, 13,2А·год 3,7 В (опція)
• Габарити: 340 (ширина) х 90 (глубина) х 177 (висота), маса: 2,6 кг.





Купити цифровий осцилограф OWON XDS3302 можете в нашому інтернет-магазині cityset.com.ua



Стандартна комплектація:
• Цифровий осцилограф XDS3302 OWON – 1 шт.  • Щупи осцилографічні (1:1/1:10) – 1шт. • Кабель живлення — 1шт. Кабель USB – 1 шт. • Програмне забезпечення, посібник користувача, CD-disk — 1 шт. • Гарантійний талон, 12 місяців — 1 экз.



Стандартний комплект постачання осцилографа xDS3302 містить щупи з поділом 1:1 і 1:10, що забезпечує максимальну вхідну напругу на щупі 600 В. Для виконання безпечних вимірювань напруг до 2000 В, рекомендуємо використовувати пробники з поділом 1:100, наприклад, моделі P4100 (смуга 100 МГц) і P4250 (смуга 250 МГц)... і не забувайте про загальну "землю" каналів.
