XDS3202 осцилограф 2 х 200 МГц

  • Немає в наявності
  • Код: XDS3202-OWON

26 038 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
XDS3202 осцилограф 2 х 200 МГц
XDS3202 осцилограф 2 х 200 МГцНемає в наявності
26 038 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

xDS3202 OWON -  двоканальний цифровий осцилограф, зі смугою пропускання 200 МГц, високою швидкістю вибірки АЦП: 2 ГВ/с x 8 bit, і розширеним обсягом пам'яті 40 Мб, обладнаний великим дисплеєм 8” кольоровий LCD роздільна здатність 1024 x 768.


Характерною особливістю осцилографа xD xDS3202 є висока швидкість вибірки — 2 ГВ/с, а  великий обсяг пам'яті  — 40М точок, дає змогу зберегти чималі тимчасові відрізки сигналу для подальшого аналізу.

Захоплення осцилограм на швидкості 75 тис. форм сигналів/сек.  забезпечує більш сіре захоплення непередільних, ілюзорних сигналів, а рівень власних шумів дає змогу реалізувати посилення від 1 мВ/сек.

XDS3202: температурная градация частоты повторения сигнала

Опціонально осцилограф xDS3202 обладнується літій-іонною батареєю, що не тільки робить осцилограф автономним, але й забезпечує повну гальванічну розв'язку з живлення, що має ключове значення під час діагностики електронних пристроїв, просочених від однієї мережі.

Компанія OWON обладнує (опціонально) осцилографи XDS3202E апаратними опціями: генератором AWG 50 МГц/25 МГц (1 канал або 2 канали), мультиметром DMM,  Wi-Fi-модулем, сенсорним дисплеєм.

Декодування сигналів на шинах I2C, SPI, RS232 і CAN (опціонально).

Осцилограф XDS3202 реалізує математичні функції:  додавання, віднімання, множення, ділення, Швидка Перетворення Фуріє, інтегровання, диферинцювання, корінь квадратний, цифрові фільтри (ФНЧ, ФВЧ. Режекторний фільтр, Смуговий фільтр).

функция усреднения осциллограмм осциллографом XDS3202



Основні відмінності осцилографа OWON XDS3202:
Смуга пропускання, кількість каналів: 200 МГц х 2 канали + зовнішній вхід синхронізації
Швидкість вибірки: 2 ГВ/с х 1 канал, 1 ГВ/с х 2 канали, роздільна здатність: 8 бит
Швидке перетворення Фур'є для аналізу на частотній зоні (БПФ)
Обсяг пам'яті: 40М точок х 1 канал/  20М точек х 2 канала
Яскравий кольоровий дисплей 8" TFT WVGA, опціонально — сенсорний
Діапазон розгортання: 1 нс/дел – 1000 с/діл., діапазон посилення: 1 мВ/діл — 10 В/діл.
Швидке захоплення осцилограм: 75 тис. форм сигналів/сек.
Декодування: I2C, SPI, RS232 і CAN (опціонально).
Опціонально: AWG/DMM/WiFi  / Li-ion акумулятор.



Детальні технічні характеристики та посібник користувача  XDS3202  (.pdf) завантажити паузу

Короткі технічні характеристики, брошура  XDS3202  (.pdf) завантажити >



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового осцилографа OWON XDS3202:
Смуга пропускання: 200 МГц, кількість каналів: 2 + вхід зовнішньої синхронізації
Швидкість вибірки, у реальному масштабі часу: 2 ГВ/с х 1 канал, 1 ГВ/с х 2 канали, інтермполяція: sin (x) / x
Діапазон часовий розвертки: от 1 нс/діл. до 1000 с/роб., посилення: 1 мВ/діл 10 В/діл.
Час наростання: от ≤ 1.75 нс
Роздільна здатність: 8 бит х 1 ГВ/с
Діапазон: 8" кольоровий, LCD, 1024 x 768  пікселів
Вхідний імпеданс: 1 МОм, 15 пФ
Посилення за напругою: 1 мВ/роб — 10 В/год
Максимальна вхідна напруга: 300 В (PK - PK) (DC+AC, PK - PK)
Похибка посилення напруги по постійному струму: ±3%
Довжина запису, обсяг пам'яті: 40 М точек
Коефіцієнт перерахунку напруги: 0,001X- 1000X, перерахунок напруги в струм
Цифрові фільтри: низьких частот, високих частот, смугові та ріжекторні фільтри
Джерело синхронізації: канал 1, канал 2, зовнішній вхід, АС, АС/5
Режим захоплення: автоматичний, нормальний, що йде (одиничний)
Захват: за рівнем, відео, параметри імпульсу,  нахил, рант, вікно, Timeout, Nth Edge, логічні умови, I2C, SPI, RS232, CAN з функцією декодування
Курсорні вимірювання: напруга, час, △V, △T
Автоматичне вимірювання: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area
Математичні функції: +, -×, ÷, FFT, FFTrms, інтеграція, диференціювання, корінь квадратний
Збереження: 100 форм сигналів
Фігури  Лисажу
Інтерфейс: USB host, USB device, LAN
Живлення: напруга 100 В - 240В AC, 50/60Hz, споживання 25 Вт
Батарея: Li-ion, 13,2А·год 3,7 В (опція)
Габарити: 340 (ширина) х 90 (глубина) х 177 (висота), маса: 2,6 кг.



Функция зуммирования для детального анализа участка осциллограммы осциллографом  OWON XDS3202



Купити цифровий осцилограф OWON XDS3202 можете в нашому інтернет-магазині cityset.com.ua



Стандартна комплектація:
Цифровий осцилограф XDS3202 OWON – 1 шт.  Щупи осцилографічні (1:1/1:10) – 1шт. Кабель живлення — 1шт. Кабель USB – 1 шт. Програмне забезпечення, посібник користувача, CD-disk — 1 шт. Гарантійний талон, 12 місяців — 1 экз.



Стандартний комплект постачання осцилографа xDS3202 містить щупи з поділом 1:1 і 1:10, що забезпечує максимальну вхідну напругу на щупі 600 В. Для виконання безпечних вимірювань напруг до 2000 В, рекомендуємо використовувати пробники з поділом 1:100, наприклад, моделі P4100 (смуга 100 МГц) і P4250 (смуга 250 МГц)... і не забувайте про загальну "землю" каналів.

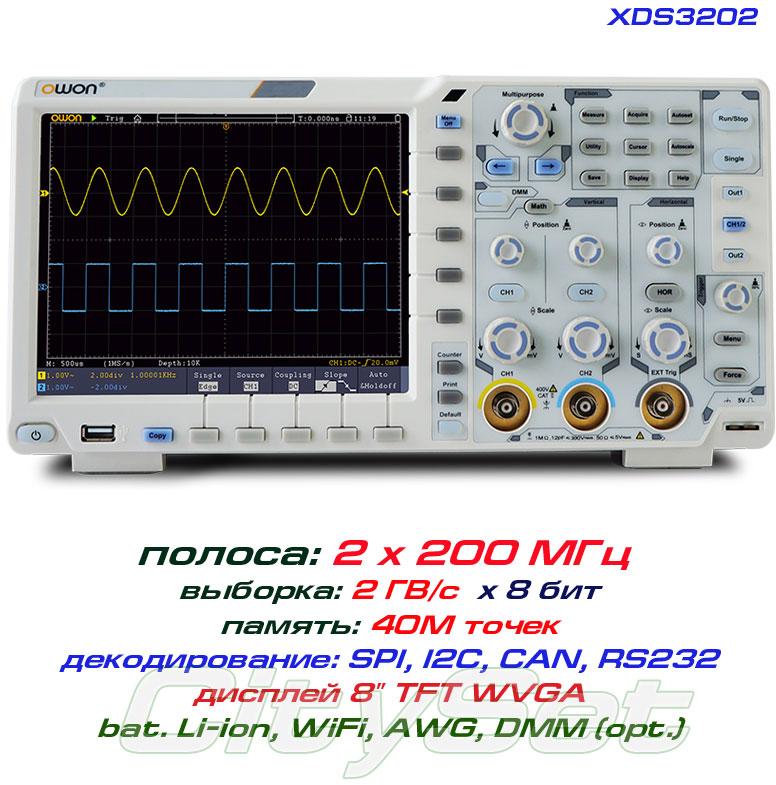

внешний вид осциллографа OWON XDS3202

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникOWON
Користувацькі характеристики
кількість каналів2
об'єм пам'яті40 Мб
Смуга частот200 МГц
Дозвіл АЦП8 біт
швидкість вибірки2 ГВ/с
