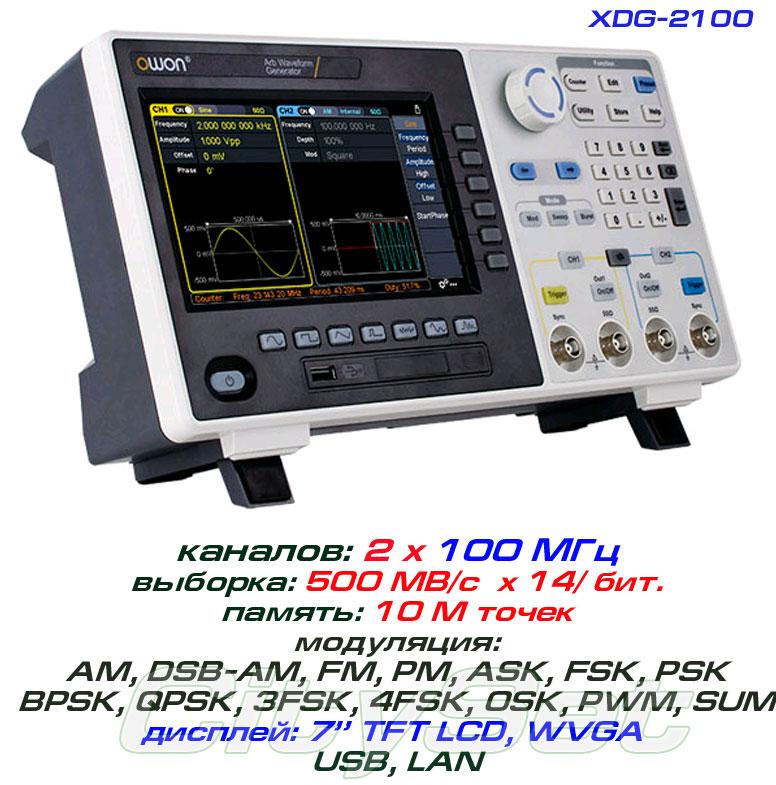

XDG2100 генератор сигналів DDS, 2 канали х 100 МГц, 14bit, пам'ять: 10Mб

XDG2100 OWON  — генератор сигналів довільної форми, 2-канальний, зі смугою генерації від 1 мкГц до 100 МГц.

Генератори серії XDG2000 обладнані великим дисплеєм, діагональ 7", TFT, роздільна здатність 800 х 480). Швидкість ЦАП становить 500 ГВ/с, з глибиною 14 бітів, обсяг пам'яті подвоює оперувати формами з обсягом 10М пікселів.

Висока швидкість вибірки та чудова стабільність заднього генератора дає змогу формувати сигнали DDS високої якості та низькими спотвореннями.

Ви можете задавати частоту з високою точністю 1 мкГц, у найширшовому діапазоні частот. Функціонально генератор XDG2080 забезпечують не тільки розпущені алгоритми модуляції і їх модифікації: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM.

Також реалізовано повнофункціональне логарифмічне або лінійне свіпування (генератор частоти, що гойдається Sweep), а також генератор імпульсів Burst.



XDG-2100 належить до сучасної серії генераторів сигналів довільної форми XDG2000, що містить 5 моделей:  • XDG2030  -   каналів: 2 x 30 МГц. • XDG2035  -   каналів: 2 x 35 МГц. • XDG2060  -   каналів: 2 x 60 МГц. • XDG2080  -   каналів: 2 x 80 МГц. • XDG2100  -   каналів: 2 x 100 МГц.

Вбудований частотомір забезпечує вимірювання частоти, періоду, рахунок імпульсів, ширину імпульсів у діапазоні до 200 МГц, із 7 розрядною роздільною здатністю.

Для забезпечення спільної роботи з іншими джерелами синхросигнуту або опорної частоти, інтеграції в єдині вимірювальні комплекси з вимірювальними приладами, або під'єднання в ПК є повний набір інформаційних і вимірювальних інтерфейсів.

ТЕХНІЧНІ ОСОБЛИВОСТІ генератора OWON XDG2100:

• Кількість каналів: 2, смуга: від 1 мкГц до 100 МГц, роздільна здатність: 1 мкГц
• Швидкість вибірки: 500 ГВ/с, обсяг пам'яті: 10 М точекроздільна здатність: 14 бітів
• Стандартні функції: прямокутник, імпульс, пила, білий шум (Гауса) +  додаткових 152 попередньо встановлених форми сигналів
• Типи модуляції: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM,  генератор частоти, що гойдається, генератор імпульсів
• Усироєний частотомір: від 100 мГц до 200 МГц, роздільна здатність 7 розрядів, вимірювання періоду та параметрів імпульсів

• Амплітуда:

- навантаження 50 Ом: 1 мВ пік-пік - 10В пік-пік (≤25 МГц); 1 мВ пік-пік - 5В пік-пік (≤60 МГц)1 мВ пік-пік - 2.5 В пік-пік (≤100 МГц)

• Габарити: 340 х 177 х 90 мм, маса 2,3 кг.
• Дисплей: 7” TFT-LCD роздільна здатність: 800х480
• Інтерфейси: USB Host/Device, LAN
• Віддалений контроль через LAN-порт, підтримка віддаленого керування протоколами SCPI и LabVIEW.



Детальні технічні характеристики та посібник користувача OWON XDG2100 (pdf. eng.)



Купити генератор XDG2100  можете в нашому інтернет-магазині cityset.com.ua.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ генератора OWON XDG-2100:

• Генератор OWON XDG2100 - 1 шт. • Кабель BNC-BNC - 1 шт. • Кабель USB - 1 шт. • Посібник користувача "швидкий старт" — 1 шт. • Гарантійний талон — 12 місяців.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
