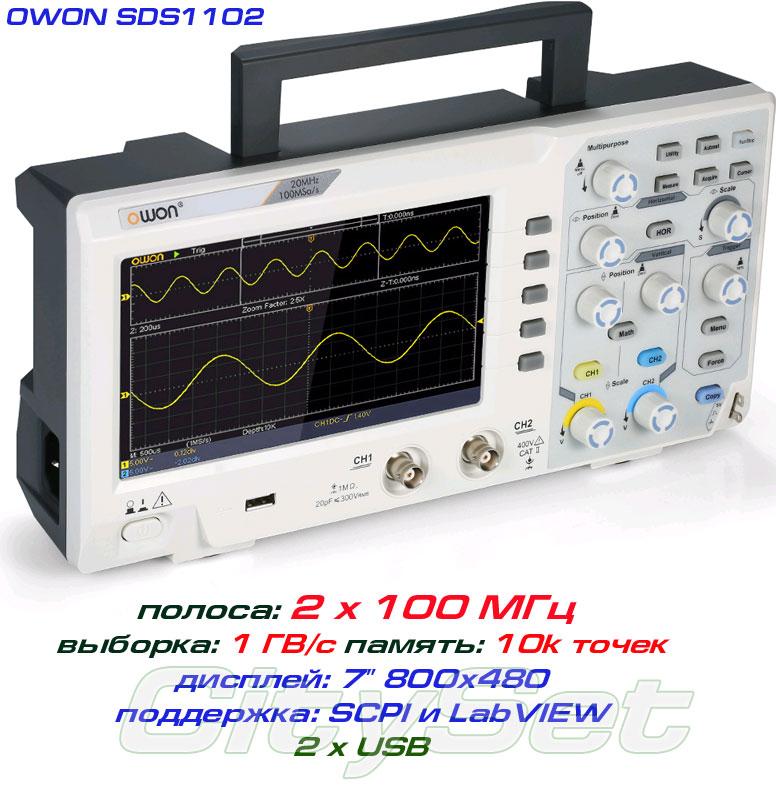

SDS1102 осциллограф 2 х 100МГц

  • Немає в наявності
  • Код: SDS1102-OWON

10 810 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
SDS1102 осциллограф 2 х 100МГц
SDS1102 осциллограф 2 х 100МГцНемає в наявності
10 810 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

SDS1102 OWON   – цифровий пухканальний осцилограф зі смугою смугою пропускання 100 МГц, швидкістю вибірки 1,0 ГВ/с, і обсягом пам'яті 10 тыс. точек, обладнаний кольоровим дисплеєм 7" роздільною здатністю 800х480 пікселів. осцилограф забезпечує ефективне захоплення за рівнем і синхронізацію за полями та рядками аналогового ТВ (NTSC, PAL, SECAM), повною мірою реалізовані курсорові та автоматичні вимірювання. Для аналізу в частотній зоні передбачена функція перетворення Фур'є. Математичні функції містять: додавання, віднімання, множення, поділ і інвертування.


Модельний ряд осцилографів SDS1000 OWON представлений характерною моделями:

SDS1022 – смуга: 20 МГц, вибірка: 100 МВ/с,  SDS1052 – смуга: 50 МГц, вибірка: 500 МВ/с, SDS1102 – смуга: 100 МГц, вибірка: 1 ГВ/с, SDS1202 – смуга: 200 МГц, вибірка: 1 ГВ/с



Основні відмінності осцилографа OWON SDS1102:
Смуга пропускання кількості каналів: 100 МГц  2 канали + зовнішній вхід синхронізації
Швидкість вибірки: 1 ГВ/с  (у реальному масштабі часу)
Швидке перетворення Фур'є для аналізу на частотній зоні (БПФ)
Обсяг пам'яті: 10 тыс. точек
Яскравий кольоровий дисплей 7" TFT WVGA роздільна здатність: 800 х 480 точок.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового осцилографа OWON SDS1102:
Смуга пропускання: 100 МГц
Швидкість вибірки: 1 ГВ/с, у реальному масштабі часу
Діапазон тимчасової розвертки: від 2 нс/діл. до 1000 с/роб., шаг: 1 - 2 - 5
Час наростання: от ≤3.5 нс
Кількість каналів: 2 + вхід зовнішньої синхронізації
Дисплей: 7" кольоровий, LCD, 800 x 480 пікселів
Вхідний імпеданс: 1MΩ ± 2%,  20pF±5pF
Ізоляція каналів 50 Гц: 100 : 1, 10МГц: 40 : 1
Максимальна вхідна напруга: 400 В (PK - PK) (DC+AC, PK - PK)
Похибка посилення напруги по постійному струму: ±3%
Довжина запису, обсяг пам'яті: 10K
DC Accuracy (average) Average ≥16:±(3% reading + 0.05 div) for △V
Коефіцієнт перерахунку напруги:  1X, 10X, 100X, 1000X
Фільт низьких частот LF (AC, -3dB) ≥10Hz (at input, AC coupling, -3dB)
SІнтермполяція: sin (x) / x
Посилення за напругою: 5 мВ/діл 5 В/діл
Режими синхронізації: за рівнем, відео (лінія/поля NTSC, PAL, SECAM )
Режим захоплення: Автоматичний, нормальний, що йде (одиничний)
Рівень синхронізації: ±5 поділок від центру дисплея
Курсорні вимірювання: напруга, час, △V, △T
Автоматичне вимірювання: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area
Математичні функції:  складання, віднімання, множення, ділення, інвертування, Швидка Перетворення Фуріне
Збереження: 16 форм сигналів
Фігури  Лисажу
Інтерфейс: USB host, USB device
Частотомер
Живлення: напруга 100 В - 240В AC, 50/60Hz, CAT II
Споживана потужність:  <15Вт, запобіжник:  2 A, T клас, 250 В
Габарити: 300 (ширина) х 70 (глубина) х 152 (висота), маса: 1,1 кг.



захват единичных сигналов осциллографом OWON SDS1102



Купити цифровий осцилограф OWON SDS1102 можете в нашому інтернет-магазині cityset.com.ua



Детальні технічні характеристики та посібник користувача  SDS1102  (.pdf) завантажити паузу

Короткі технічні характеристики, брошура  SDS1102  (.pdf) завантажити >

функция усреднения реализована осциллографом OWON SDS1102 с кратностью: 4-16-64-128



Стандартна комплектація:
Цифровий осцилограф OWON – 1 шт. Кабель живлення — 1шт. Кабель USB – 1 шт. Програмне забезпечення, посібник користувача, CD-disk — 1 шт. Гарантійний талон, 12 місяців — 1 экз.



автоматическое измерение частоты и периода цифровым осциллографом OWON SDS1102





У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
