OSC482X — C520X USB-осцилограф 2 х 20 МГц

  • Немає в наявності
  • Код: OSC482X - C520X

4 230 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
OSC482X — C520X USB-осцилограф 2 х 20 МГц
OSC482X — C520X USB-осцилограф 2 х 20 МГцНемає в наявності
4 230 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

OSC482X (C520X)   -  віртуальний двокаальний USB-осцилограф зі смугою 20 МГц, вибіркою 50 МВ/с, пам'яттю до 5М точек, функціями декодування сигналів на шинах I2C, RS232, RS484, CAN, генератором довільних форм сигналу та логічного аналізатора.





Модельний ряд серії осцилографів OSC482/C520:

OSC482 / C520 -   USB-осцилограф 20 МГц

OSC482M / C520M - USB-осцилограф 20 МГц із можливістю керування через Android смартфон.

OSC482X / C520X -  USB-осцилограф 20 МГц+ генератор 13МГц + логічні аналізатори 4-х канальний

OSC2002 / C550 -  USB-осцилограф  50 МГц.





Особливості віртуального осцилографа OSC482X/C520X:

Роздільна здатність АЦП: 8 бітів — 13 бітів

Підтримка: Windows XP, Win 7, Win 8.1, Win10 (32 bit и 64 bit).

Максимальне вхідне  напруга (DC + AC peak): ±60.0В (x1), ±600.0В (x10)

Режим вимірювань, курсорні вимірювання, автоматичні вимірювання

Розширений обсяг пам'яті: 5 М точек

Аналізатор спектра (БПФ): до 16k точок

Вбудований DDS-генератор довільних форм сигналів і логічний аналізатор  (тільки в моделі OSC482X / C520X)

Керування за допомогою Android-смартфона  (тільки в модель OSC482M / C520M).



Купити віртуальний осцилограф OSC482X (C520X)  можете в нашому інтернет-магазині cityset.com.ua.



ckалка програмне забезпечення  і руководство користувача OSC482X / C520X (.rar)



Технічні характеристики USB-осцилографа OSC482X / C520X:

Кількість каналів/смужка: 20 МГц

Імпеданс аналогових каналів: 1 МОм, 25 пФ

Режими входу: відкритий DC, закритий АС, заземлення

Діапазон вимірювання напруги: 20 мВ — 2 В/діл.

Діапазон тимчасової розвертки: 50 нс – 2,0 с/діл.

Швидкість вибірки АЦП/розрядність: 50 МВ/с  / 8 -13 бітів

Обсяг пам'яті: 512 точок, роздільна здатність: ≤1 нс/діл.
                              1k точок, роздільна здатність: 4 нс/діл.
                              2k точок, роздільна здатність: 20 нс/діл.
                            32k точок, роздільна здатність: 0.2 мкс 5 мкс/діл.
                            64k точок, роздільна здатність: 10 мс/роб.
                          256k точок, роздільна здатність: 100 мс/роб.
                          512k точок, роздільна здатність: 200 мс/роб.
                             1M точок, роздільна здатність: 0.5  з/роб.
                             2M точок, роздільна здатність: 1  з/роб.
                             5M точок, роздільна здатність: 2 с/ділі.

Режим синхронізації: авто/стандарт/післяній

Умови схоплення: фронт, що наростає фронт, низхідний фронт

Декодування: I2C, RS232, RS484, CAN.

Габариты: 153(L) x 93(W) x 23(H) мм, масса: 198 гр.

Зовнішній блок генератора

Форма сигналу: синус, трикутник, прямокутник
Діапазон: від 0 до 4 В, роздільна здатність: 50 мВ
Шум по амплітуді: 40 мВ-80 мВ
Частотний діапазон:
- синус: 1 МГц до 13 МГц
- трикутник: 1 МГц до 8 МГц
- прямокутник: 1 МГц до 1 МГц
Зміщення: від 0 до 4 В, роздільна здатність: 100 мВ
Функція розгортання: є, програмно підтримувана
Стабільність: час встановлення 30 сек. після ввімкнення.





Стандартна комплектація осцилографа OSC482X (C520X):

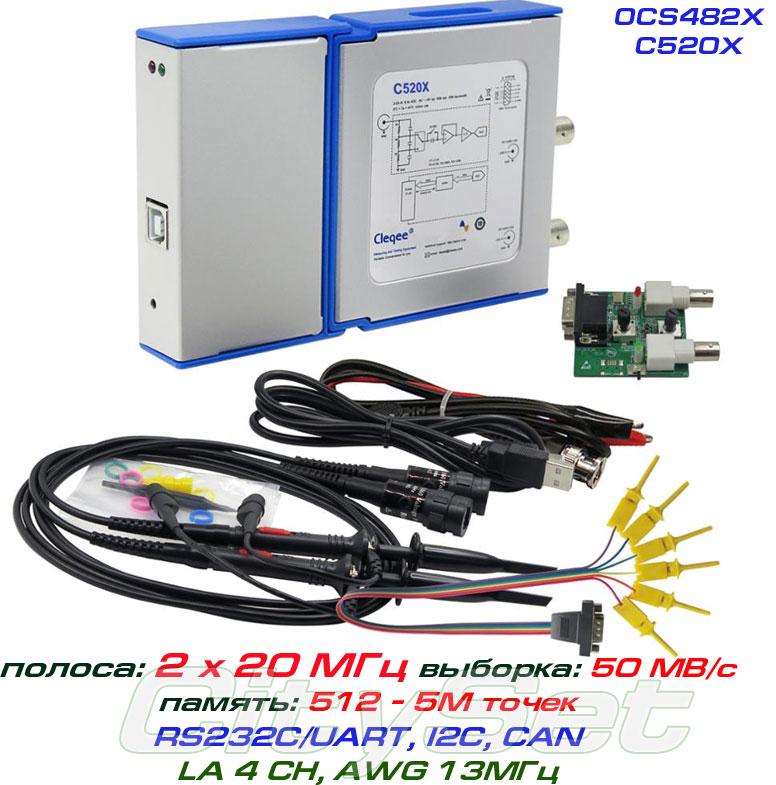

Віртуальний осцилограф OSC482X (C520X)  - 1 шт.  Пробники осцилографічні з ділителем 1:1 / 1:10  — 2 шт. Пробник логічного аналізатора  - 1 шт. Зовнішній блок генератора - 1 шт.  Кабель USB  - 1 шт. Програмне забезпечення, CD-диск   - 1 шт. Інструкція користувача  - 1 шт. Гарантійний талон — 12 місяців.





У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникINSTRUSTAR
Користувацькі характеристики
кількість каналів2
об'єм пам'яті1 Мб
Смуга частот20 МГц
швидкість вибірки48 МВ/с
