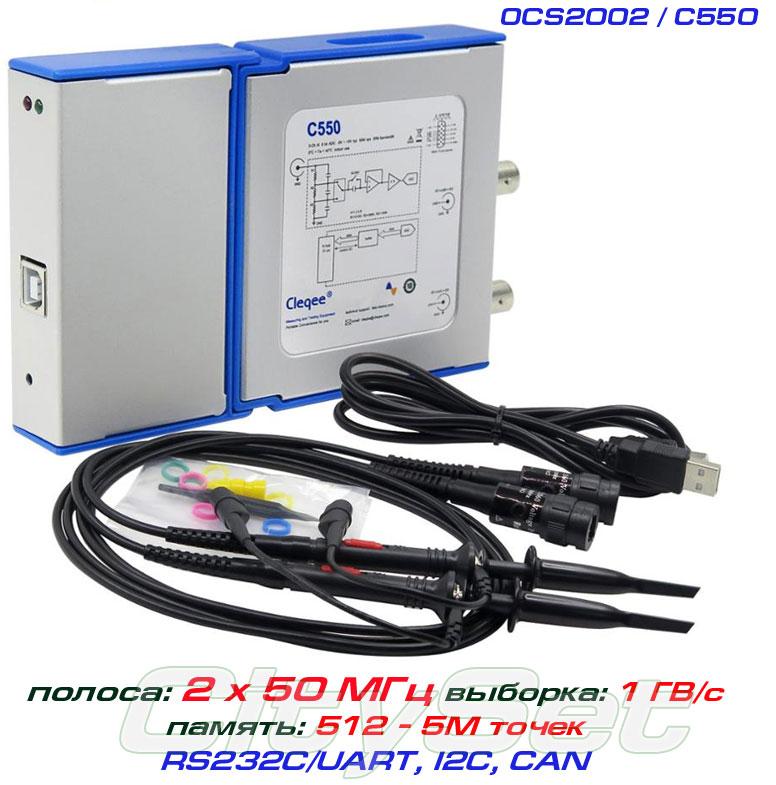

OSC2002 — C550 USB-осцилограф 2 х 50 МГц

OSC2002  (C550)   -  віртуальний двокаальний USB-осцилограф зі смугою 50 МГц, вибіркою 1 ГВ/с, пам'яттю до 5М точек, функціями декодування сигналів на шинах I2C, RS232, RS484, CAN.



Модельний ряд серії осцилографів OSC2002/C550:

OSC482 / C520 -   USB-осцилограф 20 МГц

OSC482M / C520M - USB-осцилограф 20 МГц із можливістю керування через Android смартфон.

OSC482X / C520X -  USB-осцилограф 20 МГц+ генератор 13МГц + логічні аналізатори 4-х канальний

OSC2002 / C550 -  USB-осцилограф  50 МГц.





Особливості віртуального осцилографа OSC2002/C550:

• Роздільна здатність АЦП: 8 бітів — 13 бітів

• Підтримка: Windows XP, Win 7, Win 8.1, Win10 (32 bit и 64 bit).

• Максимальне вхідне  напруга (DC + AC peak): ±60.0В (x1), ±600.0В (x10)

• Режим вимірювань, курсорні вимірювання, автоматичні вимірювання

• Розширений обсяг пам'яті: 5 М точек

• Аналізатор спектра (БПФ): до 16k точок

• Вбудований DDS-генератор довільних форм сигналів і логічний аналізатор  (тільки в моделі OSC482X / C520X)

• Керування за допомогою Android-смартфона  (тільки в модель OSC482M / C520M).





Купити віртуальний осцилограф OSC2002 (C550)  можете в нашому інтернет-магазині cityset.com.ua.





ckалка програмне забезпечення  і руковедення користувачівя OSC2002 / C550 (.rar)





Технічні характеристики USB-осцилографа OSC2002 / C550:

• Кількість каналів/смуг: 50 МГц

• Імпеданс аналогових каналів: 1 МОм, 25 пФ

• Режими входу: відкритий DC, закритий АС, заземлення

• Діапазон вимірювання напруги: 20 мВ — 2 В/діл.

• Діапазон тимчасової розвертки: 50 нс – 2,0 с/діл.

• Швидкість вибірки АЦП/розрядність: 1 ГВ/с  / 8 -13 бітів

• Обсяг пам'яті: 512 точок, роздільна здатність: ≤1 нс/діл.
                              1k точок, роздільна здатність: 4 нс/діл.
                              2k точок, роздільна здатність: 20 нс/діл.
                            32k точок, роздільна здатність: 0.2 мкс 5 мкс/діл.
                            64k точок, роздільна здатність: 10 мс/роб.
                          256k точок, роздільна здатність: 100 мс/роб.
                          512k точок, роздільна здатність: 200 мс/роб.
                             1M точок, роздільна здатність: 0.5  з/роб.
                             2M точок, роздільна здатність: 1  з/роб.
                             5M точок, роздільна здатність: 2 с/ділі.

• Режим синхронізації: авто/стандарт/післяній

• Умови схоплення: фронт, що наростає фронт, низхідний фронт

• Декодування: I2C, RS232, RS484, CAN.

• Габариты: 153(L) x 93(W) x 23(H) мм, масса: 198 гр.



Стандартна комплектація осцилографа OSC2002 (C550):

• Віртуальний осцилограф OSC2002 (C550)  - 1 шт.  • Пробники осцилографічні з ділителем 1:1 / 1:10  — 2 шт. • Кабель USB  - 1 шт. • Програмне забезпечення, CD-диск   - 1 шт. • Інструкція користувача  - 1 шт. • Гарантійний талон — 12 місяців.



У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
