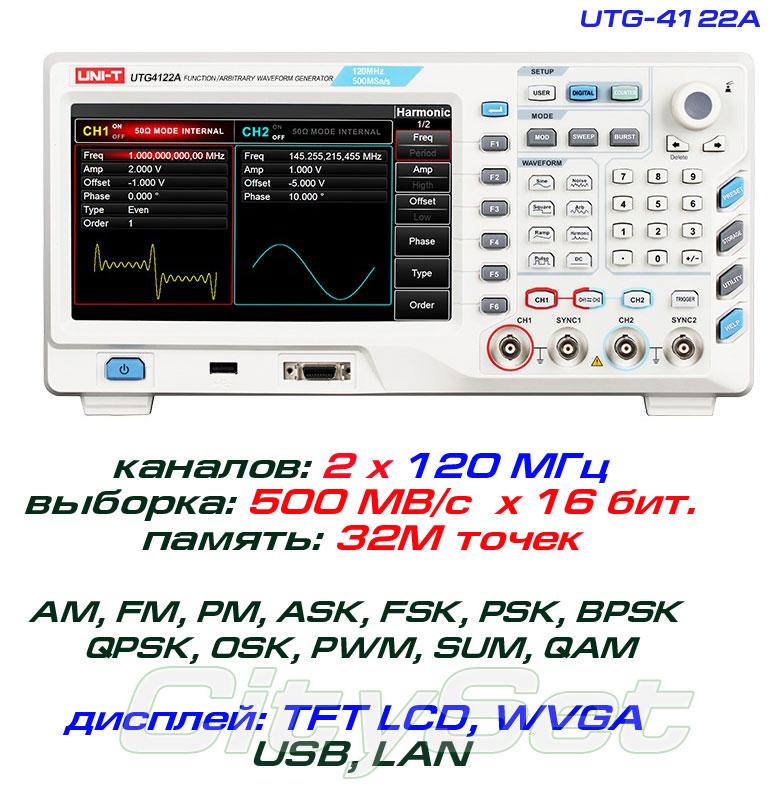

UTG4122A – генератор довільних форм сигналів UNI-T (полоса 120 МГц, 2 канали, вибірка: 500 МВ/с, роздільна здатність: 16 бит,  пам'ять: 8-32 М точек, модуляція: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM).

Двоканальний генератор довільних форм сигналів  моделі UNI-T UTG4122A належить до нової серії генераторів сигналів із поліпшеними технічними характеристиками та функціональними можливостями забезпечує можливості створення найскладніших форм сигналів із комплексними алгоритмами модуляції.


Особливістю серії UTG4000A є висока швидкість ЦАП — 500 MВ/с і збільшена роздільна здатність за амплітудою до 16 бітів!





Модельний ряд серії генераторів UNI-T UTG4000A:  UTG4082A   –  смуга 30 МГц, UTG4122A   –  смуга 120 МГц, UTG4162A   –  смуга 160 Гц.

Назначение функциональных кнопок генератора UTG4122A


Технічні характеристики генераторів UTG4122A:

• Яскравий дисплей 8” TFT LCD, WVGA, роздільна здатність 800 х 480, що дає змогу одночасно спостерігати параметри каналів CH1 і CH2
• DDS-технологія цифрового синтезу, забезпечує генерацію стабільного сигналу з низьким рівнем спотворень
• Два повністю незалежні вихідних каналів, синхронізація зовнішнім сигналом і регульований фазовий зсув
• Максимальна вихідна частота (синусоїдального сигналу) до 120 МГц
• Роздільна здатність: 0,01 мкГц
• Вбудований частотомір: до 100 МГц
• Частота дискретизації: 500 МВ/с, роздільна здатність по амплітуді: 16 бит
• Обсяг пам'яті: 8-32 М точок, 7 Гб (енергонезалежна пам'ять)
• Попередньо встановлені функції: синус, прямокутник, імпульс, пила, напівхвиля, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум (Гауса)
• Різні типи модуляції: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM, Sweep
• Система захисту виходів від короткого замикання: всі вихідні канали витримують коротке замикання до 60 с
• USB інтерфейс забезпечує під'єднання приладу до персонального комп'ютера для керування й передавання даних.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ серії генераторів UTG4122A:
• Максимальна частота (снусоїда): 120 МГц
• Максимальна частота: меандр: 40 МГц, трикутник: 3 МГц,  Гаусовий шум: 80 МГц сигнал довільний. форми: 20 МГц
• Кількість каналів: 2 канали (CH1/CH2) + зовнішній вхід
• Швидкість вибірки: 500 МВ/сек
• Кількість точок у сигналі довільної форми: 8-32 М точек
• Роздільна здатність за частотою: 1,0 мкГц
• Роздільна здатність по-вертикальному: 16 бит
• Роздільна здатність за напругою: 1 мВ
• Амплітуда: 1mVpp - 10Vpp (до 20 МГц), 1mVpp — 5 Vpp (до 80 МГц)
• Вбудовані форми сигналу/функції:  встановлені форми сигналів (синус, прямокутник, імпульс, пила, білий шум (Гауса)) і 24 користувацькі форми
• Вихідний імпеданс: 50 Ом
• Частотомір: діапазон частот: від 0,01 Гц до 100 МГц
• Інтерфейси: стандарт USB, живлення 100В – 240В ACrms, 50/60 Гц
• Габарити: 405 х 225 х 265 мм, маса: 3500 г.



Детальні технічні характеристики UTG4122A,  завантажити>> (pdf;)



Стандартна комплектація генератора UNI-T UTG4122A:

• Генератор UTG4122A - 1 шт. • Кабель USB  - 1 шт. • Кабель живлення — 1 шт. • Кабель із BNC-роз'ємом — 1 шт. • Кабель із BNC роз'ємом і "крокодилами" — 2 шт. • Керівництво користувача — 1 екз. • Гарантійний талон — 1 екз.



Генератор UNI-T UTG4122A - лучшее решение для учебных заведений

Основні
ВиробникUNI-T
Користувацькі характеристики
к-сть каналів2
пам'ять32M точок
смуга120 МГц
Дозвіл16 біт
частота вибірки500 МВ/с
