UPO2072E осциллограф 2 х 70 МГц,

  • Немає в наявності
  • Код: UPO2072E

18 800 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
UPO2072E осциллограф 2 х 70 МГц,
UPO2072E осциллограф 2 х 70 МГц,Немає в наявності
18 800 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

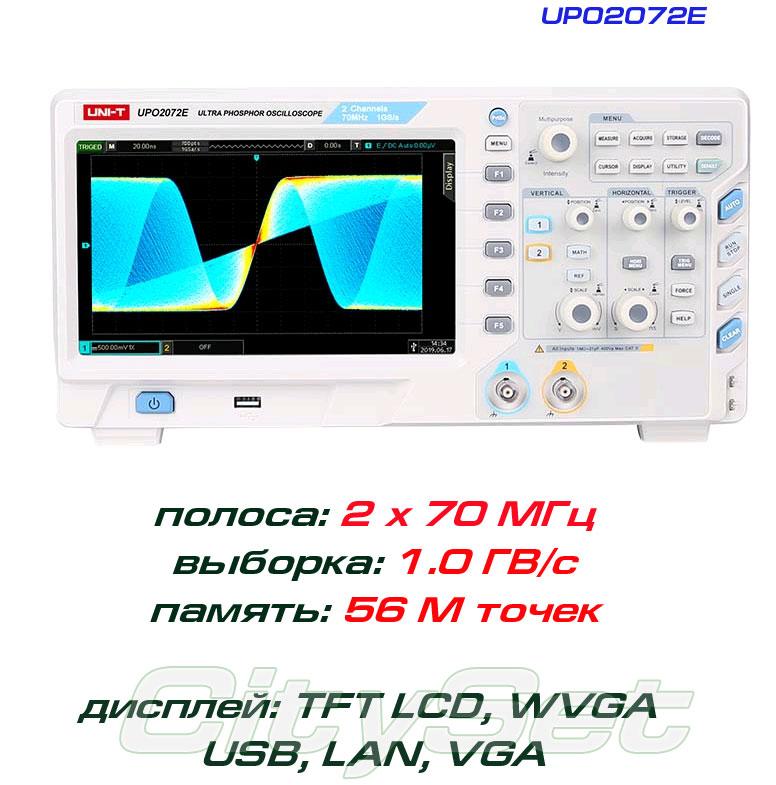

UPO2072E - двоканальний цифровий осциллограф виробництва компанії UNI-T. Осцилограф має смугою 70 МГц, великою швидкістю вибірки 1.0 ГВ/с, і пам'яттю 56 M точек.

Відмітною рисою осцилографа моделі UNI-T UPO2072E реалізований за новою технологією цифрового фосфору, гарантуючи найвищу швидкість захоплення осцилограм – 83 тис. осцилограм./сек— Така висока швидкість захоплення неабияк збільшує ймовірність захоплення одиничних сигналів, що рідкоповторюються, а 256-рівнева градація післясвічення забезпечує візуальний аналіз частоти повторення форм осцилограм.

UPO2072E  забезпечує  захоплення осцилограм завдяки потужній і системі синхронізації складних сигналів, використовуючи логічні побудови, а також запуск і декодування сигналів RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay.

Осцилограф записує історії сигналів  у внутрішню пам'ять  (65 000 кадрів) для виконання подальшого запуску та аналізу. послідовний запуск дає змогу захоплювати, зберігати та аналізувати розширені записи сигналів. Математичний аналіз об'єднує математичні функції й операційи, статистичний аналіз, швидке перетворення Фуріє (FFT).



Представляє серію осцилографів, що складається з чотирьох моделей, що відрізняються кількістю каналів і смугою пропускання: UPO2072E (2х70МГц), UPO2074E (4х70МГц), UPO2102E (2х100МГц), UPO2104E (4х100МГц).



Для розв'язання завдань промислового тестування за маскою, реалізована швидкодійна функція Pass/Fail.

Осцилограф UPO2072E обладнаний великим кольоровим дисплеєм із роздільною здатністю 800х480 пікселів, діагоналлю 8 дюймів.

Осцилограф UNI-T UPO2072E обладнаний інтерфейсами USB Host (для під'єднання зовнішнього накопичувача, клавіатури або мишки) і USB Device (для віддаленого керування осцилографом із ПК)



Купити цифровий осциллограф UPO2072E можете в нашому інтернет-магазині cityset.com.ua.



ОСОБЛИВОСТІ осцилографа UPO2072E:
Смуга пропускання кількості каналів: 70 МГц  2 канали
Швидкість вибірки: 1.0 ГВ/с  (у реальному масштабі часу)
Великий обсяг пам'яті: 56 Мб.
Захоплення сигналів на шинах: RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
Вбудований генератор довільних форм сигналів
Яскравий кольоровий дисплей 8" TFT WVGA роздільна здатність: 800 х 480 точок.


ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового осцилографа UNI-T UPO-2072E:

Смуга пропускання: 2 x 70 МГц
Швидкість вибірки осцилографа: 1.0 ГВ/с (один канал), 0.5 ГВ/с (два канали)
Глибина пам'яті: 56 Мб
Швидкість захоплення осцилограм: 83,000 осцилограм/сек.
Тимчасова база (осцилограф):  5 нс/дел — 50 с/год
Тимчасова база (логічний аналізатор):  5 нс/дел – 40с/дел
Вхідний імпеданс осцилографа: 1MΩ±1% / 20pF±3pF
Вхідний імпеданс логічного аналізатора: 101 kΩ±1% /  9pF±1pF
Посилення:  1 мВ/діл 20 В/діл (1 MΩ)
Похибка посилення по постійному струму: до 5 мВ: ±3%, понад 5 мВ: ±2%
Записування осцилограм: 65,000 кадрів
Режими захоплення: Edge, Runt, Window, Nth Edge, Delay, Overtime, Duration, Setup/Hold, Pulse Width, Slop, Video, Code; RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
Захоплення та декодування: RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
Математичні операційніди:  A+B, A-B, A×B, A/B, FFT, розширений функціонал редагування й логічні операційні
Автоматичний вимір: Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, RiseDelay, FallDelay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase, 34 parameters in totaldigital channel: Freq, Period, +Width, -Width, +Duty, -Duty, RiseDelay A→B,FallDelay A→B, Phase A→B, Phase B→A
Статистичний аналіз: Average, Max, Min, standard deviation and number of measurements
Розрядність частотомера:  6 розрядів
Стандартні інтерфейси: USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail), VGA



Загальні характеристики
Потужність: 100V-240V ACrms, 50Hz/60Hz
Дисплей: 8-inch TFT LCD, WVGA (800 x 480)
Маса: 3,5 кг
Габарити: 336 x 164 x 108 мм.



Стандартна комплектація:
Цифровий осцилограф UNI-T UPO2072E – 1 шт. • Пробник осцилографічний з ділником – 2 шт. Кабель живлення — 1шт. • Кабель USB – 1 шт. Програмне забезпечення, посібник користувача, CD-disk — 1 шт. Гарантійний талон, 12 місяців — 1 экз.

цифровой осциллограф UPO2072E UNI-T

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникUNIT
Користувацькі характеристики
кількість каналів2
об'єм пам'яті56 Мб
Смуга частот70 МГц
швидкість вибірки1.0 ГВ/с
