UPO3152E осциллограф 2 х 150 МГц,

  • Немає в наявності
  • Код: UPO3152E

37 600 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
UPO3152E осциллограф 2 х 150 МГц,
UPO3152E осциллограф 2 х 150 МГц,Немає в наявності
37 600 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

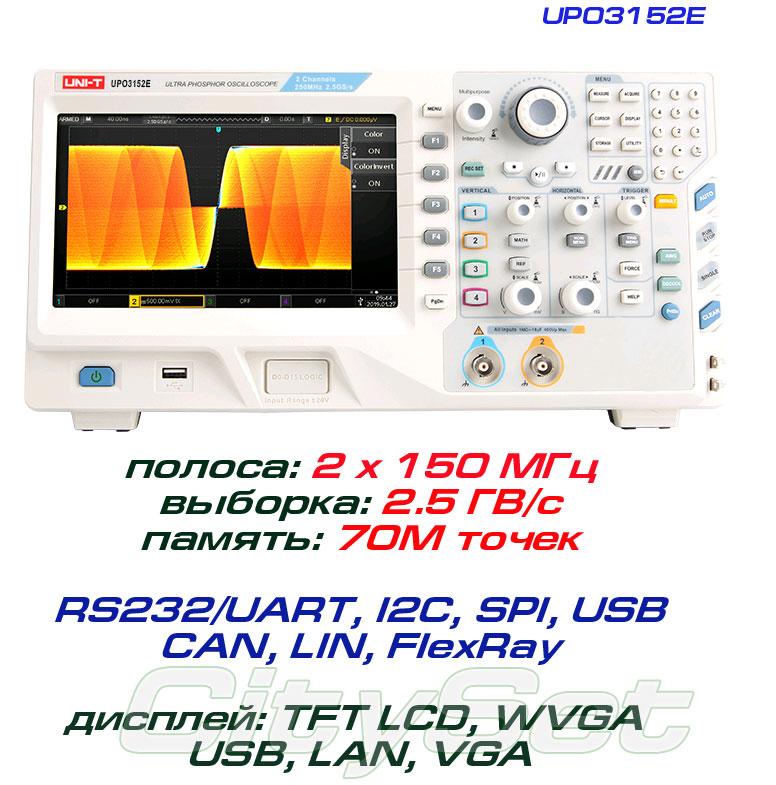

UPO3152E - двоканальний цифровий осцилограф виробництва компанії UNI-T. Осцилограф має смугою 150 МГц, великою швидкістю вибірки 2,5 ГВс, і пам'яттю 70M точек.

Відмітною рисою осцилографа моделі UNI-T UPO3152E реалізований за новою технологією цифрового фосфору, гарантуючи найвищу швидкість захоплення осцилограм – 200 тис. осцилограм./сек— Така висока швидкість захоплення неабияк збільшує ймовірність захоплення одиничних сигналів, що рідкоповторюються, а 256-рівнева градація післясвічення забезпечує візуальний аналіз частоти повторення форм осцилограм.

UPO3152E  забезпечує  захоплення осцилограм завдяки потужній і системі синхронізації складних сигналів, використовуючи логічні побудови, а також запуск і декодування сигналів RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay.

Осцилограф записує історії сигналів  у внутрішню пам'ять  (100 000 кадрів) для виконання подальшого запуску та аналізу. послідовний запуск дає змогу захоплювати, зберігати та аналізувати розширені записи сигналів. Математичний аналіз об'єднує математичні функції й операційи, статистичний аналіз, швидке перетворення Фуріє (FFT).

Представляє серію осцилографів, що складається з чотирьох моделей, що відрізняються кількістю каналів і смугою пропускання: UPO3152E (2х150МГц), UPO3154E (4х150МГц), UPO3252E (2х250МГц), UPO3254E (4х250МГц).

Для розв'язання завдань промислового тестування за маскою, реалізована швидкодійна функція Pass/Fail.

Осцилограф UPO3152E обладнаний великим кольоровим дисплеєм із роздільною здатністю 800х480 пікселів, діагоналлю 8 дюймів.

Осцилограф UNI-T UPO3152E обладнаний інтерфейсами USB Host (для під'єднання зовнішнього накопичувача, клавіатури або мишки) і USB Device (для віддаленого керування осцилографом із ПК)



Купити цифровий осциллограф UPO3152E можете в нашому інтернет-магазині cityset.com.ua.



ОСОБЛИВОСТІ осцилографа UPO3152E:
Смуга пропускання кількості каналів: 150 МГц,  2 канали
Швидкість вибірки: 2,5 ГВ/с  (у реальному масштабі часу)
Великий обсяг пам'яті: 70 Мб.
Захоплення сигналів на шинах: RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
Вбудований генератор довільних форм сигналів
Яскравий кольоровий дисплей 8" TFT WVGA роздільна здатність: 800 х 480 точок.


ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового осцилографа UNI-T UPO-3152E:

Смуга пропускання: 2 x 150 МГц
Швидкість вибірки осцилографа: 2.5 ГВ/с (один канал), 1.25 ГВ/с (два канали)
Швидкість вибірування логічного аналізатора: 1.25 ГВ/с (вось каналів), 625 МВ/с (16-ть каналів)
Глибина пам'яті: 70 МБ
Швидкість захоплення осцилограм: 200,000 осцилограм/сек.
Тимчасова база (осцилограф):  2 нс/дел — 50 с/год
Тимчасова база (логічний аналізатор):  2 нс/дел – 40с/дел
Вхідний імпеданс осцилографа: 1MΩ±1% / 20pF±3pF
Вхідний імпеданс логічного аналізатора: 101 kΩ±1% /  9pF±1pF
Посилення:  1 мВ/діл 20 В/діл (1 MΩ)
Похибка посилення по постійному струму: до 5 мВ: ±3%, понад 5 мВ: ±2%
Запис осцилограм: 100,000 кадрів
Режими захоплення: Edge, Runt, Window, Nth Edge, Delay, Overtime, Duration, Setup/Hold, Pulse Width, Slop, Video, Code; RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
Захоплення та декодування: RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
Математичні операційніди:  A+B, A-B, A×B, A/B, FFT, розширений функціонал редагування й логічні операційні
Автоматичний вимір: Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, RiseDelay, FallDelay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase, 34 parameters in totaldigital channel: Freq, Period, +Width, -Width, +Duty, -Duty, RiseDelay A→B,FallDelay A→B, Phase A→B, Phase B→A
Статистичний аналіз: Average, Max, Min, standard deviation and number of measurements
Розрядність частотомера:  6 розрядів
Стандартні інтерфейси: USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail), VGA



Загальні характеристики
Потужність: 100V-240V ACrms, 50Hz/60Hz
Дисплей: 8-inch TFT LCD, WVGA (800 x 480)
Маса: 4,2 кг
Габарити: 370 x 195 x 125 мм.



Стандартна комплектація:
Цифровий осцилограф UNI-T UPO3152E – 1 шт. • Пробник осцилографічний з ділником – 4 шт. Кабель живлення — 1шт. • Кабель USB – 1 шт. Програмне забезпечення, посібник користувача, CD-disk — 1 шт. Гарантійний талон, 12 місяців — 1 экз.

цифровой осциллограф UPO3152E UNI-T

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникUNIT
Користувацькі характеристики
кількість каналів2
об'єм пам'яті70Мб
Смуга частот150 МГц
швидкість вибірки2.5 ГВ/с
