WT-1  (XQ-350) кабельний тестер

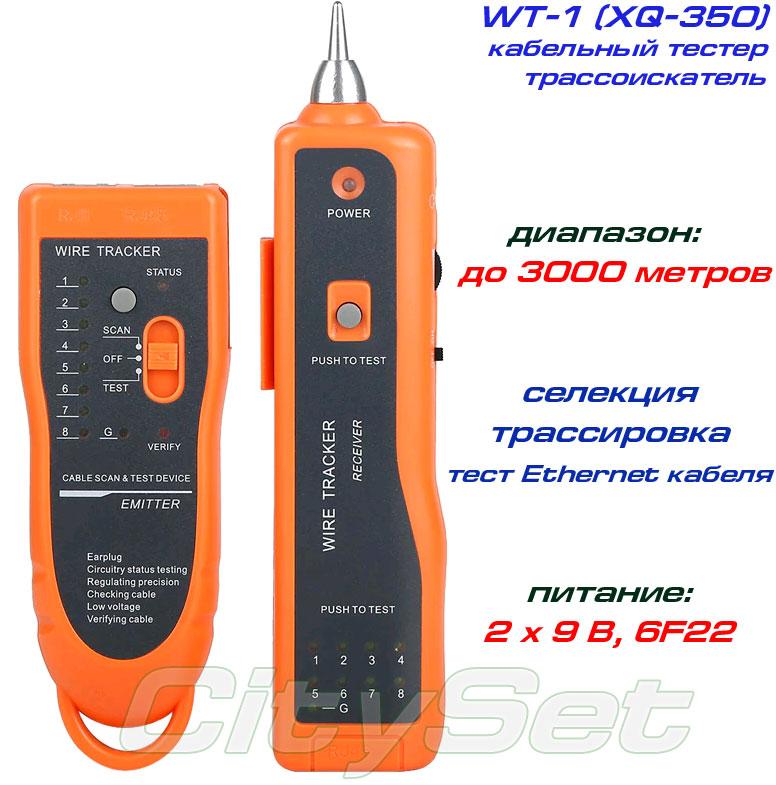

WT-1  (XQ-350)​  – кабельний тестер із функцією искателя прихованого проведення. Цей кабельний тестер складається з двох основних елементів: генератора тестового сигналу (передавача) і травісника (приймача), призначений для ефективного перебування прихованої проводини, перебування місць обривів і короткого замикання на комунікаційних лініях без пошкодження ізоляції, а також визначення стану звитих пар. Wire Tracker виготовлений в компактному корпусі, вирізняється невеликою вагою та простотою експлуатації.  Принцип роботи кабельного тестера Wire Tracker ґрунтується на детективуванні сигналу генератора, під'єднаного до виливу. Влучність приймання від кабелю визначається тоном звукового сигналу. Важливою особливістю кабельного тестера — трасукача прихованого проведення є не тільки функція пошуку прихованого кабелю, але й тестування цілісності кручених пар со световой і звуковою індикацією. Цей трасошукач обладнаний роз'ємами RJ-11 і RJ-45, а для під'єднання до окремих дротів у комплекті є кабель із затискачами типу "крокодил". Імпоновані елементи живлення передавача та приймача типові 9 вольтові  6F22.







Функціональність шукача прихованого проведення WT-1  (XQ-350)​:

• Насічення та трасування прихованої проводини, селекція необхідного кабелю в пучці кабелів

• Насіння цілісності комунікаційної ліній, перевірка витої пар

• Ефективне визначення місць короткого замикання, обривів і перехресних перешкод

• Звукова та світлова (світлодіоди) індикація цілісності  кабельної структури, звитих пар.

• Інтерфейси RJ-11 і RJ-45, кабель із затискачами "крокодил"

• Навушники для зручності роботи у галасливих умовах

• Регулятор чутливості звукової індикації

• Яскрава світлодіодна підсвітка для роботи в місцях із недостатньою освітленістю.







ТЕХНІЧНІ ХАРАКТЕРИСТИКИ багатофункціонального трасошукача WT-1  (XQ-350)​:

 • Максимальна відстань передавання сигналу: до 3000 метрів

 • Сумісні конектори  RJ-45, RJ-11, кабель із двома затискачами типу "крокодил"

 • Рівень вихідного сигналу 8 В пік-пік

 • Світлодіодна індикація, визначення кабельної топології, тональний сигнал, трасування

 • Струм споживання: передавача —  не більш ніж 10 мА, приймача — не більш ніж 30 мА

 • Елемент живлення (передавач/приймач): 9 В, типорозміру 6F22
 •  Габарити: (передавач) — 126 мм x 49 мм x 34 мм, (приймач) — 175 мм x 42 мм x 25 мм



Стандартна комплектація травісника WT-1  (XQ-350)​:

• Генератор трасошукача WT1-T – 1шт. • Приймач WT1-R – 1 шт. • Набір тестових кабелів  –  1 комплект. • Наушники  –  1 шт.  • Елемент живлення, 9 В  –  2 шт. • Інструкція користувача —  1 экз. • Гарантійний талон 1 экз.



У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
