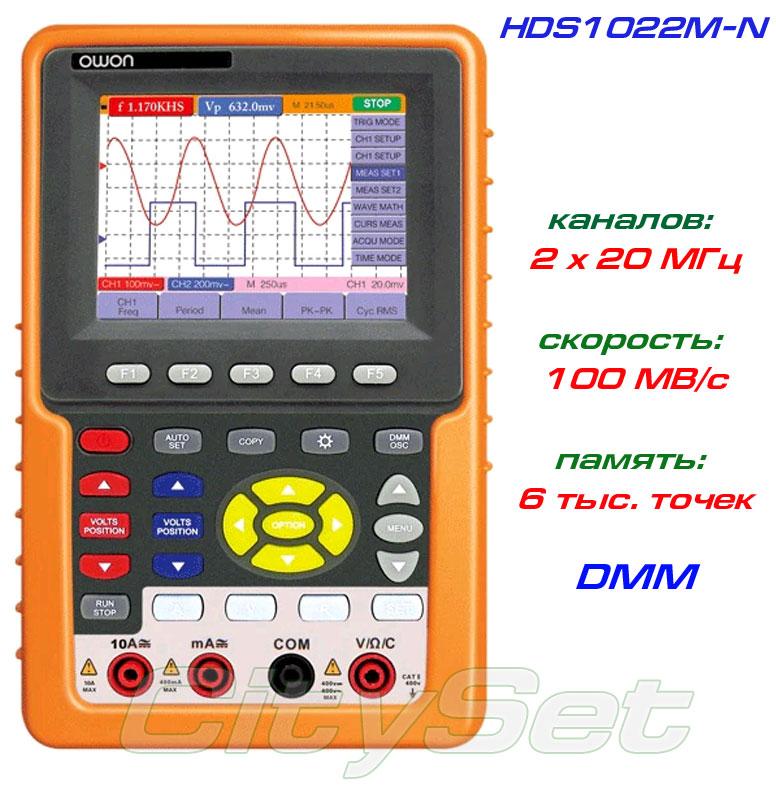

HDS1022M-N портативний осциллограф OWON, смуга: 2 х 20 МГц

  • Немає в наявності
  • Код: HDS1022M-N

12 220 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
HDS1022M-N портативний осциллограф OWON, смуга: 2 х 20 МГц
HDS1022M-N портативний осциллограф OWON, смуга: 2 х 20 МГцНемає в наявності
12 220 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

HDS1022M-N  -  портативний двоканальний осцилограф, виробництва компанії OWON.  Забезпечує аналіз форми сигналу в смузі до 20 МГц, з вибіркою до 100 МВ/с і глибиною пам'яті до 6к точек.

Осцилограф обладнаний вбудованим мультиметром, який забезпечує вимірювання напруги, струму, опору та ємності, а також тестування діодів.

Для аналізу в частотній зоні реалізована функція перетворення БПФ (FFT). Живлення здійснюється від вбудованої літієвої батареї 7,4 У автономній роботі, що забезпечує до 6 годин.

Діапазон розгортання від 5 нс до 100с/ справ. а посилення від 5 мВ до 5 В/ справ.





ОСОБЕННОСТЬ осциллогафа OWON HDS1022M-N:

Смуга: 20 МГц, двоканальний
Вхідна чутливість: 5 мВ — 10 В/діл
Частота дискретизації: 100 МВ/з у реальному масштабі часу, пам'ять: 6 тыс. точек
• Вбудований мультиметр DDM: напруга, струм, опір, місткість і тестування діодів.

Дисплей 3,7 TFT, роздільна здатність 640х480
Інтерфейс USB, підтримка протоколів SCPI
Автономне харчування.




Технічні особливості портативного осцилографа OWON HDS1022M-N:

 Смуга пропускання: 20 МГц
 Швидкість вибірки: 100 МВ/с
 Діапазон розгортання: 5нс/дель 100с/дел.
 Дисплей, 3.7" кольоровий, TFT, роздільна здатність 640 × 480
 Кількість каналів — двоканальний
 Обсяг пам'яті: 6 тыс. точек
 Діапазон посилення: 5 мВ/діл. до 5 В/год.
 Роздільна здатність по амплітуді (A/D): 8 бит
 Типи тригера: рівень, відео
 Режими тригера: авто. норм, що йде
 Діапазон тригера: ±6 делений
 Режим вибірки: пряма вибірка, детектор піків, усереднення
 Зберігання: 4 форм сигналу
 Інтерфейс: mini-USB, mini-RS232
 Живлення: 100 В-240 В AC, 50/60Гц
 Li-ion акумулятор, напруга: 7.4 В автономність 6 годин
•  Габарити (W × H × D): 115 × 180 × 40 мм
•  Маса (без паковання): 645.00 грамів.



Функції вбудованого мультиметра
Напруга VDC: 400 мВ, 4В, 40В, 400В, 1000В: ±(1% ± 1 м. м.р.); максимальна напруга: DC 1000ВВ
                        VAC : 4В, 40В, 400В: ±(1% ± 3 е.м.р.), 750В: ±(2% ± 3 digits); частота: 40Гц - 400 Гц;
Максимальна напруга на вході: AC 750В
Ток DC : 40mA, 400mA : ±(1.5% ± 1 е.м.р.), 10A : ±(3% ± 3 е.м.р.)
        AC : 40mA : ±(1.5% ± 3 е.м.р.), 400mA : ±(2% ± 1 е.м.р.), 10A : ±(5% ± 3 е.м.р.)
Сопротивление 400Ω : ±(1% ± 3 е.м.р.), 40ΚΩ - 4ΜΩ : ±(1% ± 1 е.м.р.), 40MΩ : ±(1.5% ± 3 е.м.р.)
Місткість: 51.2нФ - 100 мкФ : ±(3% ± 3 е.м.р.)





Детальні технічні характеристики та посібник користувача  портативного осцилографа OWON HDS1022M-N (pdf. eng.)



Купити портативний осцилограф OWON HDS1022M-N можете в нашому інтернет-магазині cityset.com.ua.





Стандартна комплектація портативного осцилографа OWON HDS1022M-N:

Осцилограф OWON HDS1022M-N - 1 шт. Пробники осцилографічні – 2 шт.  Блок живлення — 1 шт.  Акумулятор літієвий - 1 шт. Адаптер для тестового меандра 1 кГц/5В — 1 шт. Адаптер для вимірювання ємності — 1 шт.  Акумулятор літієвий - 1 шт. Інструкція користувача диск  CD — 1 шт.  Кейс м'який — 1 шт.. Гарантійний талон — 12 місяців.



У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникOWON
Користувацькі характеристики
кількість каналів2
Смуга частот20 МГц
швидкість вибірки0,1 ГВ/с
  • Ціна: 12 220 ₴
