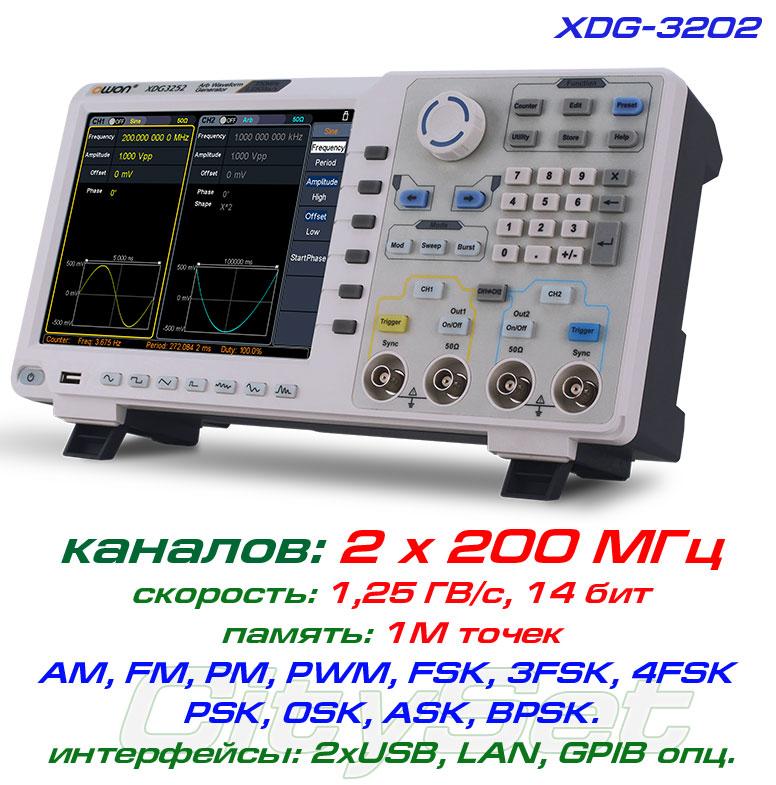

XDG3202 генератор OWON, 2 x 200 МГц

XDG3202 OWON  — багатофункціональний генератор сигналів, 2-канальний, зі смугою генерації від 1 мкГц до 200 МГц.

XDG-3202 належить до нової серії генераторів XDG3000, що містить 5 моделей:  • XDG3082  -   каналів: 2 x 80 МГц. • XDG3102  -   каналів: 2 x 100 МГц. • XDG3162  -   каналів: 2 x 160 МГц. • XDG3202  -   каналів: 2 x 200 МГц. • XDG3252  -   каналів: 2 x 250 МГц.

Для зручності користувачів компанія OWON  оснастила генератори серії XDG3000 найбільшим у класі дисплеєм із сенсорним керуванням (діагональ 8", TFT, роздільна здатність 800 х 600). Швидкість ЦАП становить 1,25 ГВ/с, з глибиною 14 бітів, обсяг пам'яті підвищує оперувати формами з об'ємом 1M крапок.

Висока швидкість вибірки та чудова стабільність заднього генератора дає змогу формувати сигнали DDS високої якості та низькими спотвореннями.

Ви можете задавати частоту з високою точністю 1 мкГц, у найширшовому діапазоні частот. Функціонально генератор XDG3202 забезпечують не тільки розпорощені алгоритми модуляції і їх модифікації: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK.

Також реалізовано повнофункціональне логарифмічне або лінійне свіпування (генератор частоти, що гойдається), а також генератор іпульсів Burst.

Вбудований частотомір забезпечує вимірювання частоти, періоду, рахунок імпульсів, ширину імпульсів у діапазоні до 200 МГц, із 7 розрядною роздільною здатністю.

Для забезпечення спільної роботи з іншими джерелами синхросигнуту або опорної частоти, інтеграції в єдині вимірювальні комплекси з вимірювальними приладами, або під'єднання в ПК є повний набір інформаційних і вимірювальних інтерфейсів.

ТЕХНІЧНІ ОСОБЛИВОСТІ генератора OWON XDG3202:

• Кількість каналів: 2, смуга: від 1 мкГц до 200 МГц, роздільна здатність: 1 мкГц
• Швидкість вибірки: 1.25 ГВ/с, обсяг пам'яті: 1 М точек, роздільна здатність: 14 бітів
• Технологія поліпшеного цифрового синтезу — DDS Advanced
• Стандартні функції: прямокутник, імпульс, пила, білий шум (Гауса) +  додаткових 152 попередньо встановлених форми сигналів
• Типи модуляції: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK,  генератор частоти, що гойдається, генератор імпульсів
• Усироєний частотомір: від 100 мГц до 200 МГц, роздільна здатність 7-розрядів, вимірювання періоду та параметрів імпульсів

• Амплітуда:

- навантаження 50 Ом: 1mVpp - 10Vpp (≤40MHz); 1mVpp - 5Vpp (≤80MHz), 1mVpp - 2.5Vpp (≤120MHz); 1mVpp - 1Vpp (≤250MHz)
- навантаження високоомне: 2mVpp - 20Vpp (≤40MHz); 2mVpp - 10Vpp (≤80MHz);  2mVpp - 5Vpp (≤120MHz); 2mVpp - 2Vpp (≤250MHz)

• Габарити: 340 х 177 х 90 мм, маса 2,5 кг.
• Дисплей: 8” TFT-LCD роздільна здатність: 800х600, серсорний;
• Інтерфейси: USB Host/Device, LAN
• Віддалений контроль через LAN-порт, підтримка віддаленого керування протоколами SCPI и LabVIEW.



Детальні технічні характеристики та посібник користувача OWON XDG3202 (pdf. eng.)



Купити генератор XDG3202  можете в нашому інтернет-магазині cityset.com.ua.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ генератора OWON XDG-3202:

• Генератор OWON XDG3202 - 1 шт. • Кабель BNC-BNC - 1 шт. • Кабель USB - 1 шт. • Керівництво користувача "швидкий старт" — 1 шт. • Гарантійний талон — 12 місяців.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
