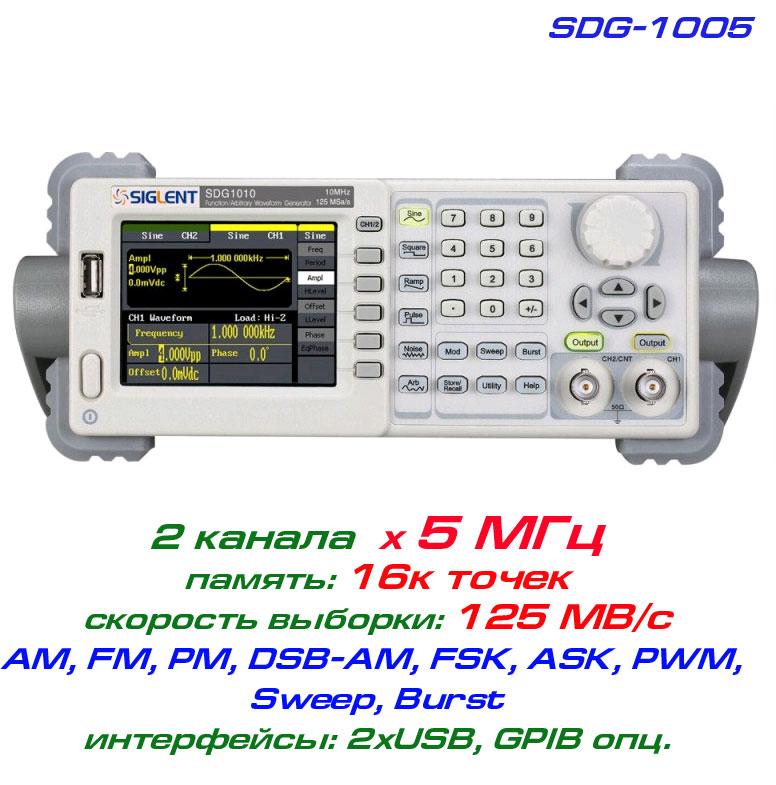

SDG1005 генератор Siglent, 2 x 5 МГц

SDG1005 - генератор сигнальних форм (2 канали, смуга: 5 МГц), виробництва компанії Siglent.

Генератор Siglent SDG1005 призначений для створення довільних форм сигналів у діапазоні до 5 МГц.

SDG1005 належить до першої генерації генераторав Siglent, основою є архітектура DDS цифрового синтезу, що забезпечує гарні технічні характеристики під час створення стандартних форм сигналів.

Швидкість цифро-аналогового перетворювача — 125 МВ/с з 14-бітним роздільною здатністю.

SDG1005 забезпечує всі розподілені типи модуляції: AM, FM, PM, DSB-AM, FSK, ASK, PWM, частота гойдання, імпульси.



SDG1005 обладнаний стандартними інтерфейсами: USB Host/Device, USB-GPIB (опціонально).



Модельний ряд серії генераторів Siglent SDG1005:

• SDG1005  -   каналів: 2 x 5 МГц. • SDG1010  -   каналів: 2 x 10 МГц. • SDG1020  -   каналів: 2 x20 МГц. • SDG1025  -   каналів: 2 x 25 МГц. • SDG1050  -   каналів: 2 x 50 МГц.





ТЕХНІЧНІ ОСОБЛИВОСТІ генератора Siglent SDG1005:

• Синус: від 1 мкГц до 5 МГц
• Прямокутник: від 1 мкГц до 5 МГц
• Імпульс: от 100 мкГц до 5 МГц
• Трикутник: від 1 мкГц до 300 кГц
• Білий шум Гауса: до 5 МГц (3 дБ)

• Звільна форма: від 1 мкГц до 5 МГц

• Кількість каналів: 2, смуга генерації: 5 МГц, роздільна здатність: 1 мкГц
• Швидкість цифро-аналогово перетворення: 125 MВ/с, обсяг пам'яті: 16к точек
• Технологія цифрового синтезу DDS technology
• 5 типів стандартних сигналів: синус, прямокутник, імпульс, пила, білий шум (Гауса), + 48 попередньо встановлених форм сигналів (включно з DC)
• Типи модуляції: AM, FM, PM, FSK, ASK, PWM, лінійно/логарифмічно розвертання, імпульси
• Амплітуда: CH1: від 2 мВ до 10 В (50 Ом, ≤10МГц),  от 2мВ до 5 В (50 Ом,>10 МГц), CH1: від 4 мВ - 20 В (високий імпроанс, ≤10 МГц), 4 мВ - 10В  (високий імпеданс,>10МГц), CH2: від 2 В до 3 В (50 Ом), CH2: от 4мВ до  6 В (високий імпеданс).
• Вбудований частотомір у діапазоні: от 100 мГц до 200 МГц, 6-розрядний
• Підтримка віддаленого керування: SCPI-протокол.
• Габарити: 229 х 105 х 280 мм, маса: 2,6 кг.



Купити генератор SDG1005  можете в нашому інтернет-магазині cityset.com.ua.



СТАНДАРТНА КОМПЛЕКТАЦІЯ генератора Siglent SDG-1005:

• Генератор Siglent SDG1005 - 1 шт. • Кабель BNC-BNC - 1 шт. • Кабель USB - 1 шт. • Керівництво користувача "швидкий старт" — 1 шт. • Гарантійний талон — 12 місяців.



У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
