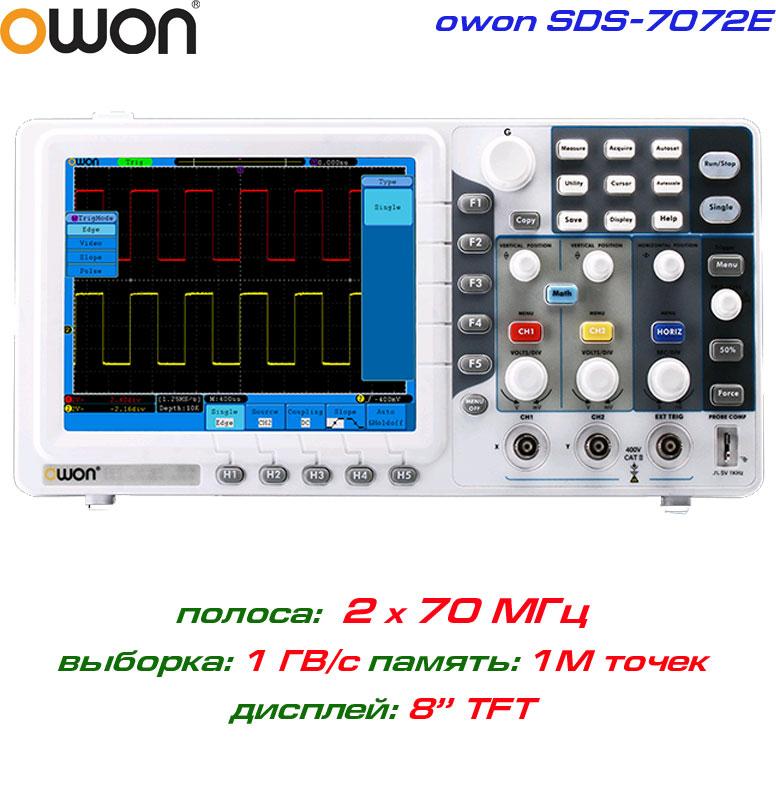

SDS7072E осциллограф 2 х 70 МГц

SDS7072E OWON  - осцилограф OWON  (2 канали, 70 МГц, вибірка: 1 ГВ/с, пам'ять: 1М точек).

Цифровий осцилограф SDS7072E належить до серії осциллографів, що складається із 6 моделей, й частотний діапазон, що охоплює, до 125 МГц. Осцилограф OWON SDS-7072E виготовлений у компактному корпусі та обладнаний великим 8” (21 см) TFT дисплеєм із роздільною здатністю 800х600. Функціонально реалізує основні математичні операції, а також має функцію розкладання сигналу в весел Фур'є для аналізу в частотній галузі. Курсорні та автоматичні вимірювання забезпечать зручність аналізу осцилограм. Сигнали можуть бути представлені як у часовій зоні, так і в режимі XY (фігури Лісажу).


 Завантажити посібник користувача осцилографа OWON SDS7072E (pdf. рус.).


Цифровий осцилограф OWON SDS-7072E:
• Кількість каналів і смуга пропускання:  2 канала х 70 МГц
• Швидкість вибірки в реальному масштабі часу: 1 ГВ/с
• Обсяг загальної пам'яті: 1М точок (10М опція)
• Великий дисплей 210 мм TFT, роздільна здатність: 800 х 600
• Автоматичні та курсорні виміри
• Математичні операційні та перетворення БЖФ
• Функція тестування за маскою з формуванням сигналу PASS/FALL.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ осцилограф OWON SDS-7072E:

• Смуга пропускання: 70 МГц  х 2 канали + EXT (зовнішній вхід синхронізації)

• Чутливість за вертикаллю: от 2 мВ/діл до 10 В/роб.
• Похибка вимірювань: 3%
• Роздільна здатність за вертикаллю: 8 бит
• Швидкість розгортання: от 2 нс/діл. до 100 с/роб.

• Вхідний імпеданс: 1 МОм, 10 пФ
• Режими входу:  AC, DC, GND
• Максимальна вхідна напруга: ± 400 В ампл., САТI, САТII
• Корекція за коефіцієнтом пробника:  х1; х10; х100; х1000, можливість під'єднання токових пробників із внесенням коефіцієнта перетворення

• Режими синхронізації: авто, норм., поодиноке захоплення
• Умови синхронізації: за рівнем, за параметром імпульсу,  відео, за наростанням/спаду,  зовнішній запуск
• Джерело синхронізації: СН1/CH2, зовнішній, зовнішній / 5, AC лінія живлення

• Швидкість вибірки: 1 ГВ/с
• Обсяг пам'яті: 1М точек (10М опція)
• Режим вибірки: вибірка в реальному часі, реєстрація піків, усереднення
• Коеф. усереднення: 4, 16, 32, 64, 128, 256
• Формування осцилограми:  вектор, точки
• Функція післясвічення:  настроюваний (ні, 1 с, 2 с, 5 с, постійне світіння)
• Алгоритм відновлення форми осцилограми: sin(x)/x

• Автоматичні вимірювання: амплітуда Vpp, середній Vavg, середньоквадратичне Vrms, частота Freq, період Period, максимальний Vmax, мінімальний Vmin, Vtop, Vbase, Overshoot, Preshoot,
час наростання Rise Time, час спаду Fall Time, затримка Delay A→B↑, Delay  A→Bü, ширина позитивного імпульсу +Width, ширина негативного імпульсу — Width, скваність + Duty, -Duty
• Курсорні виміри: амплітудні, тимчасові, режим стеження (авто встановлення). delta-вимірювання
• Математичні функції:  додавання, віднімання, множення, ділення, FFT

• Дисплей: 8" (210 мм) TFT, підсвітка LCD, роздільна здатність: 800 х 600
• Живлення: 100-240 В, 45-440 Гц, споживана потужність: < 24 Вт
• Габарити: 348 (ширина) х 78 (глибина) х 170 (висота), маса: 1,5 кг.

Стандартна комплектація осцилограф OWON SDS-7072E:

• Осцилограф SDS7072E — 1 шт. • Пробники осцилографічні (з роздільником 1:1/ 1:10) — 2 шт. • Кабель USB  - 1 шт.  • Кабель живлення — 1 шт.• Програмне забезпечення, посібник користувача CD-диск   - 1 шт. • Короткий посібник користувача  - 1 шт. • Гарантійний талон — 12 місяців.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
