SDS7072 осцилограф 2 х 70 МГц

  • Немає в наявності
  • Код: SDS7072
Подарунок

14 570 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
Акція «Товари у подарунок»Ви заощаджуєте 118 ₴

Отримайте цю позицію безкоштовно при покупці «SDS7072 осцилограф 2 х 70 МГц»

SDS7072 осцилограф 2 х 70 МГц
SDS7072 осцилограф 2 х 70 МГцНемає в наявності
14 570 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

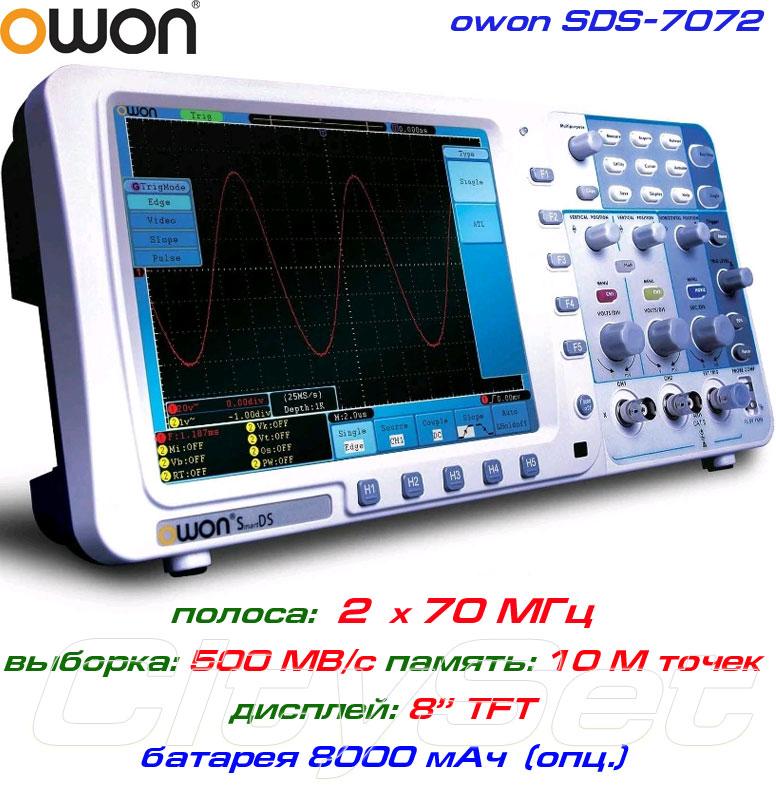

SDS7072 OWON  - осциллограф  (2 канали, 70 МГц, вибірка: 1 ГВ/с, пам'ять: 10М точек) виробництва компанії OWON.

Цифровий осцилограф SDS7072 належить до серії осцилографів SmartSD, що характеризуються компактними розмірами та невеликою масою, великою кількістю 8" (21 см.), TFT дисплеєм із роздільною здатністю 800х600, і можливістю осцилограф автономним джерелом живлення, встановивши акумуляторну батарею, забезпечивши у такий спосіб до 4 годин автономної роботи.



 Завантажити посібник користувача осцилографа OWON SDS7072 (pdf. рус.).


Цифровий осцилограф OWON SDS-7072:
Кількість каналів і смуга пропускання:  2 канала х 70 МГц
 Швидкість вибірки в реальному масштабі часу: 1 ГВ/с
 Обсяг загальної пам'яті: 10М точек
 Великий дисплей 210 мм TFT, роздільна здатність: 800 х 600
 Автоматичні та курсорні виміри
 Математичні операційні та перетворення БЖФ
 Функція запису та відтворення осцилограм
 Функція тестування за маскою з формуванням сигналу PASS/FALL
 Акумуляторна батарея (опціонально).





ТЕХНІЧНІ ХАРАКТЕРИСТИКИ осцилограф OWON SDS-7072:

• Смуга пропускання: 70 МГц  х 2 канали + EXT (зовнішній вхід синхронізації)
• Час наростання фронту:  < 5 нс

• Чутливість за вертикаллю: від 2 мВ/діл до 10 В/роб.
• Похибка вимірювань: 3%
• Роздільна здатність за вертикаллю: 8 бит
• Швидкість розгортання: от 2 нс/діл. до 100 с/роб.



• Вхідний імпеданс: 1 МОм, 10 пФ
• Режими входу:  AC, DC, GND
• Максимальна вхідна напруга: ± 400 В ампл., САТI, САТII
• Корекція за коефіцієнтом пробника:  х1; х10; х100; х1000, можливість під'єднання токових пробників із внесенням коефіцієнта перетворення

• Режими синхронізації:  авто, норм., поодиноке захоплення
• Умови синхронізації: за рівнем, за параметром імпульсу,  відео, за наростанням/спаду,  зовнішній запуск
• Джерело синхронізації: СН1/CH2, зовнішній, зовнішній / 5, AC лінія живлення


• Швидкість вибірки: 1 ГВ/с
• Обсяг пам'яті: 10М точек
• Режим вибірки: вибірка в реальному часі, реєстрація піків, усереднення
• Коеф. усереднення: 4, 16, 32, 64, 128, 256
• Формування осцилограми:  вектор, точки
• Функція післясвічення:  настроюваний (ні, 1 с, 2 с, 5 с, постійне світіння)
• Алгоритм відновлення форми осцилограми: sin(x)/x

• Автоматичні вимірювання: амплітуда Vpp, середній Vavg, середньоквадратичне Vrms, частота Freq, період Period, максимальний Vmax, мінімальний Vmin, Vtop, Vbase, Overshoot, Preshoot,
час наростання Rise Time, час спаду Fall Time, затримка Delay A→B↑, Delay  A→Bü, ширина позитивного імпульсу +Width, ширина негативного імпульсу — Width, скваність + Duty, -Duty
• Курсорні виміри: амплітудні, тимчасові, режим стеження (авто встановлення). delta-вимірювання
• Математичні функції:  додавання, віднімання, множення, ділення, FFT

• Дисплей: 8" (210 мм) TFT, підсвітка LCD, роздільна здатність: 800 х 600
• Живлення: 100-240 В, 45-440 Гц, споживана потужність: <24 Вт, опціонально акумуляторна батарея: 8000 мА/год; 7,4 В
• Габарити: 340 (ширина) х 70 (глибина) х 155 (висота), маса: 1,9 кг.




Стандартна комплектація осцилограф OWON SDS-7072:

Осцилограф SDS7072 — 1 шт. Пробники осцилографічні (з роздільником 1:1/ 1:10) — 2 шт.  Кабель USB  - 1 шт.  Кабель живлення — 1 шт.Програмне забезпечення, посібник користувача CD-диск   - 1 шт. Короткий посібник користувача  - 1 шт. Гарантійний талон — 12 місяців.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникOWON
Користувацькі характеристики
кількість каналів2
об'єм пам'яті10 Мб
Смуга частот70 МГц
швидкість вибірки1 ГВ/с
