Noyafa NF838 кабельний тестер, трасошукач, спотворення прихованого проведення

NF838 - кабельний тестер із функцією трасошукача, виробництва компанії Noyafa.

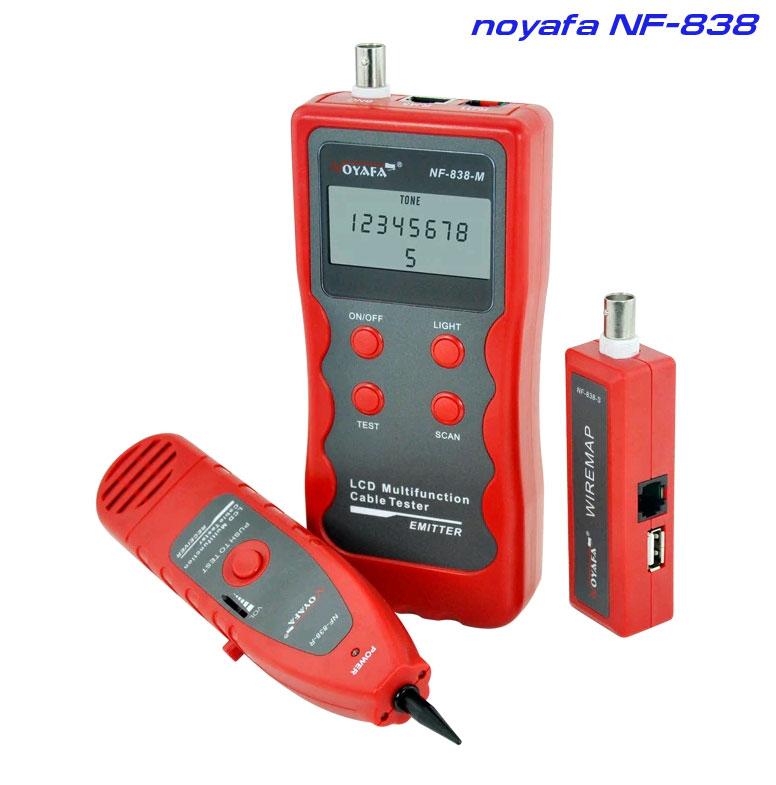

Кабельний тестер NF838 складається з основного тестера NF-838-M, бездротового приймача NF838-S і віддаленого датчика NF838-R.
NF-838 забезпечує трасування, детектування та локалізацію пошкоджень, як-от обрив, замикання, перехрещення в комунікаційних кабелях і з'єднаннях.

Важливою особливістю тестера кабелю NF838 є можливість визначення вимірювання довжини провідника до обривання (замикання).

Ця модель NF-838 приладу ефективно застосовується в роботі з телефонними лініями, крученою парою, коаксіальними кабелями, USB-кабелями.



Функціональність універсального кабельного тестера NF838:
• Насічення та трасування будь-яких типів провідників використовуючи генератор і приймач
• Аналіз з'єднань кабелів і ліній зв'язку:
  - BNC: коаксіальний кабель
  - 8P8C (RJ45): звита пара STP/UTP CAT-5E, CAT-6
  - RJ11: телефонний кабель
  - USB кабель
• Тестування крученої пари, телефонної проводини, коаксіального кабелю, USB-кабелю на наявність обриву або короткого замикання ланцюга.
• Детальне вивчення крученої пари: замкнуті, перевернуті, перетяті та розщеплені пари, перехресні перешкоди, зворотне під'єднання.
• Насіння помилок під час прокладання кабелю и з'єднань.
• Зручність інтерфейсу Яскравий РК-дисплей для більшої зручності роботи з кабельним тестером.
• Автоматичне вимкнення забезпечує економне витрачання заряду батарей.
• Вимірювання довжини кабелю та пари
• Віддалений датчик 8P8C RJ45 и BNC.




ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Максимальна дистанція передавання: 2000 метрів
• Дисплей: Жки 53х25 мм, з яскравим підсвічуванням
• Максимальна напруга генератора: 15 В (пік-пік)
• Габарити:
  – тестер 185 х 80 х 32 мм;
  – приймач: 218 х 46 х 29 мм;
  — датчик: 84 х 34 х27 мм.
• Живлення: 9 В тип 6F22 (Крона)
• Захист від високої напруги: 60 В
• Типи тестованого кабелю: звита пара STP/UTP CAT-5E, CAT-6, коаксіальний кабель, телефонний кабель.
• Тип кабелю, що виявляється: звита пара STP/UTP, телефонний кабель, коаксіальний кабель, USB кабель та інші металеві провідники.
• Робоча температура: від 10 °C до  60°С.
• Інтерфейси для тестування: RJ45 (8pin), RJ11(2pin), BNC, USB, IEEE1394.

Детектор (приймач):
• Частота: 225 Гц
• Макімальний струм споживання: менш ніж 70 мА
• Роз'єм для під'єднання навушників:  є
• LED підсвітка: є
• Тип батареї: 9 В тип 6F22 (Крона)
• Габарити:  84 х 30 х 25 мм.

Датчик віддалений (ID):
— RJ45 (R) — порт для під'єднання крученої пари
— BNC — порт під'єднання коаксіального кабелю
– Габарити: 218 х 46 х 29 мм.





Стандартна комплектація кабельного тестера NF838:

• Основний кабельний тестер NF-838 – 1шт. • Приймач (NF-838-S)  - 1 шт. • Дистанційний датчик (NF838-R) — 1 шт. • Сумка м'яка — 1 шт. • Набір тестових кабелів  - 1 комплект. • Керівництво користувача — 1 екз. • Гарантійний талон — 1 екз.
