TM-8 трасошукач, шукач прихованої проводки

TM-8 -  кабельний тестер (шукач прихованого проведення, трасошукач), призначений для виконання пошуку та трасування прихованої проводини, пошуку силових і комунікаційних ліній, локалізація обривів і короткого замикання, а також виконання перевірки розпилювання Ethernet кабелів.

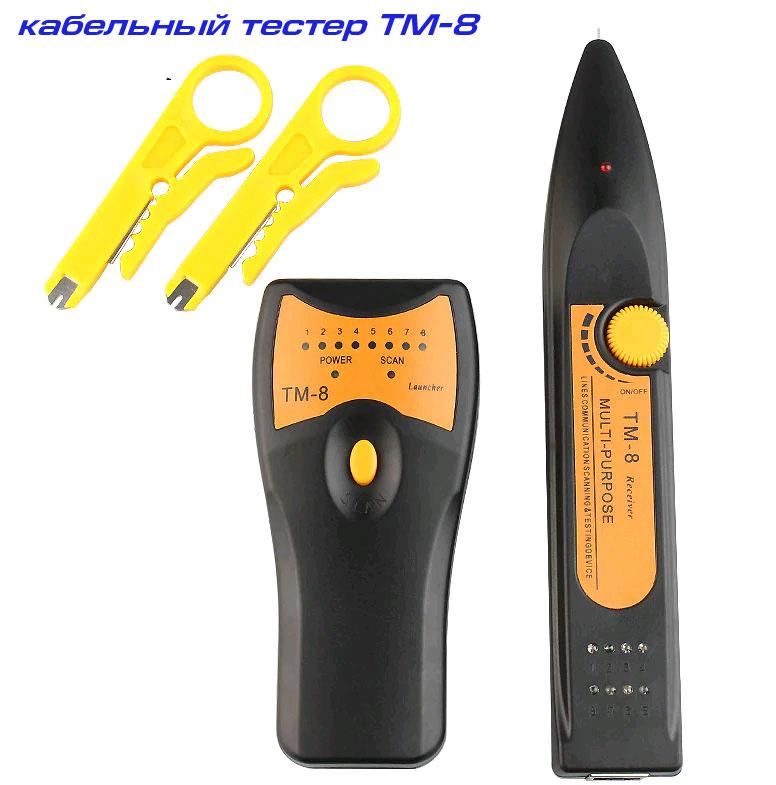

Трасошукач складається з двох приладів: генератора-передавача TM-8-T і приймача TM-8-R. Приймач і передавач забезпечені від батарейок типу "Крона" 9 В. Принцип роботи шукача прихованої проводини TM-8 полягає в детектиуванні приймачем електромагнітного поля, створюваного генератором навколо тестованого кабелю. Основним призначенням шукача прихованого проведення є трасування прихованої проводини, локалізація  обривів і коротких замикань у силових кабелів і лініях комунікацій без пошкодження ізоляції.

Кабельний тестер TM-8  обладнаний роз'ємами RJ11 і RJ45, а також комплектом з'єднувальних кабелів  зокрема і з кабелем із контактами типу "крокодил", що забезпечує можливість під'єднання до комунікаційних сетям і окремим провідникам.

До комплекту входять навушники та стрипери (2 шт.) для зняття ізоляції.

Функціональність трасовика TM-8:

• Перевірка та перебування необхідних типів кабелів серед безлічі аналогів.

• Тестування цілісності провідника

• Локалізація обривання, відкритого ланцюга, короткого замикання, перехресних перешкод

• Візуальна індикація цілісної кабельної структури щодо окремого кабелю

• Передавач із конекторами RJ11 и RJ45 и адаптер із затискачами типу "крокодил".

• Роз'єм для під'єднання навушників (навушники в комплекті),  дають змогу працювати в шумному середовищі.





ТЕХНІЧНІ ХАРАКТЕРИСТИКИ багатофункціонального трасовика TM-8:

• Максимальна відстань передавання сигналу: до 3000 метрів.
• Амплітуда генерації: 8 Впік
• Сумісні конектори: RJ45, кабельний затискач із конектором RJ11, кабель із затискачами типу "крокодил"
• Кабельна топологія, тональний сигнал, трасування
• Споживання: приймач: 20 мА, передавач: 150 мА
• Живлення (передавач/приймач): батарея 9 В, типорозміру 6F22
• Габарити:  130 мм x 60 мм x 33 мм (передавач), 238 мм x 135 мм x 25 мм (приймач)
• Маса: 400 гр.

Стандартна комплектація травісника:

• Генератор трасування TM-8T 1шт. • Приймач TM-8-11R – 1 шт. • Набір тестових кабелів  –  1 комплект. • Інструкція користувача —  1 экз. • Гарантійний талон 1 экз.
