VDS1022i USB-осцилограф 2 х 25 МГц

  • Немає в наявності
  • Код: VDS1022i OWON

5 922 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
VDS1022i USB-осцилограф 2 х 25 МГц
VDS1022i USB-осцилограф 2 х 25 МГцНемає в наявності
5 922 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

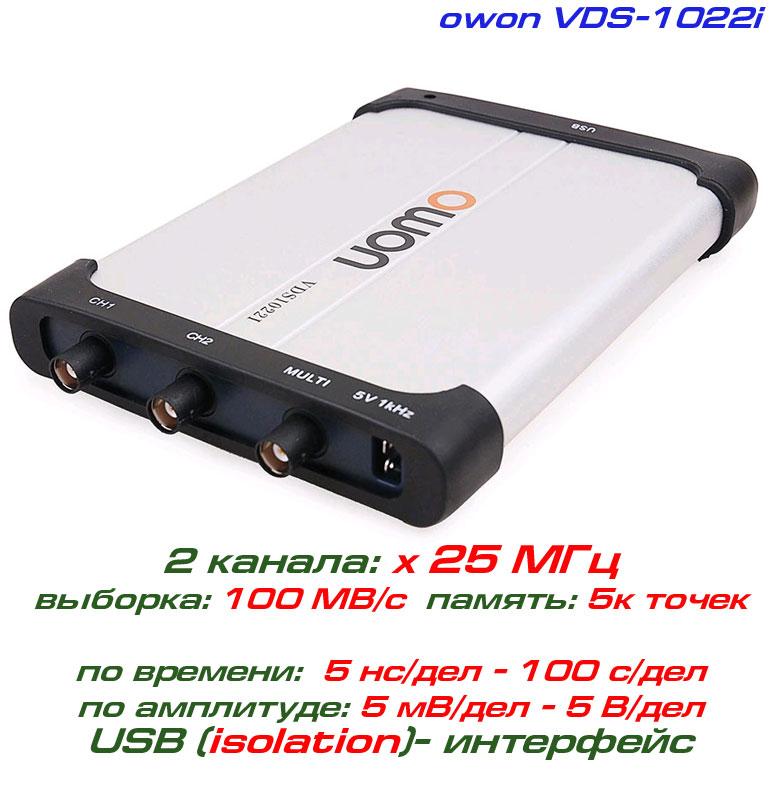

VDS1022i -  2-канальний віртуальний осциллограф з ізольованим за живленням USB інтерфейсом, виробництва компанії OWON.

Віртуальний осцилограф має смугу пропускання  25 МГц, обсяг пам'яті: 5 к точок, швидкість вибірки: 100 МВ/с.

Модельний ряд віртуальних осцилографів OWON серії VDS:  VDS1022 (2х25МГц), VDS1022i (2х25МГц), VDS2062 (2х60МГц), VDS2064 (4х60МГц), VDS1022 (2х25МГц),

Осцилограф OWON VDS1022i працює під керуванням  Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA. за стандартним інтерфейсом USB 2.0.



ОСОБЕННОСТЬ осциллогафа OWON VDS1022i:

2-канальний осциллограф +  зовнішній вхід синхронізації EXT.
Глибина пам'яті: 5 к точок, точне відтворення сигналу вибірки.
Висока вхідна чуттєвість: 5 мВ — 5 В/діл
Частота дискретизації: 100 МВ/з у реальному масштабі часу
Діапазон вхідної напруги: до 400 В.
Підтримка програмного забезпечення: Windows10, Windows 8, Windows 7
Результати можуть бути передані в EXCEL, BMP, JPG як категорії часу та напруги.
Понад 20 різновидів функції автоматичних вимірювань
Функції усереднення осцилограм, післясвічення, керування яскравістю, реверс, додавання, віднімання, множення, поділ, зображення XY.
Функція аналізатора спектра (БПФ).



Технічні особливості віртуального осцилографа OWON VDS1022i:

Смуга пропускання й кількість каналів: 25 МГц х 2 каналу, фронт наростання: 14 нс

Імпеданс входу: 1МОм, 25пФ

Швидкість вибірки (АЦП): 100 МВ/с (у реальному масштабі часу)

Розширений обсяг пам'яті: 5к точок.

Чутливість за вертикаллю: 5 мВ/діл — 5 В/діл

Развёртка во времени: 5 нс/дел — 100 с/дел.

Математичні операції: додавання, віднімання, множення, ділення, БПФ, інвертування

Режим вимірювань, курсорні вимірювання, автоматичні вимірювання: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width, -Width, +Duty, -Duty

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.

 Режим синхронізації: за рівнем, нахилом, шириною імпульсу, відео, тайм-аут

Режими роботи курсорів: Cross, Trace, Horizontal, Vertical

Аналізатор спектра (БПФ), вікна: прямокутні, Хеннінга, Хеммінгу, Блекмена

Формати збереження: текстовий файл, графічний формат: jpg/bmp, файл MS excel/word.

Габарити:  170 мм x120 мм x 18 мм, маса: 0,26  кг.

Операційна система: Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA.

Купити віртуальний осцилограф OWON VDS1022i можете в нашому інтернет-магазині cityset.com.ua.



Стандартна комплектація:

Віртуальний осцилограф OWON VDS1022i — 1 шт. Пробники осцилографічні - 2 шт. Кабель USB - 1 шт. Програмне забезпечення, посібник користувача, CD-диск   - 1 шт. Гарантійний талон — 12 місяців.



VDS1022i, USB-осциллограф OWON: построение фигур Лиссажу

VDS1022i, USB-осциллограф OWON: анализ в частотной области

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникOWON
Користувацькі характеристики
кількість каналів2
об'єм пам'яті5k
Смуга частот25 МГц
швидкість вибірки0,1 ГВ/с
