VDS1022 USB-осцилограф 2 х 25 МГц

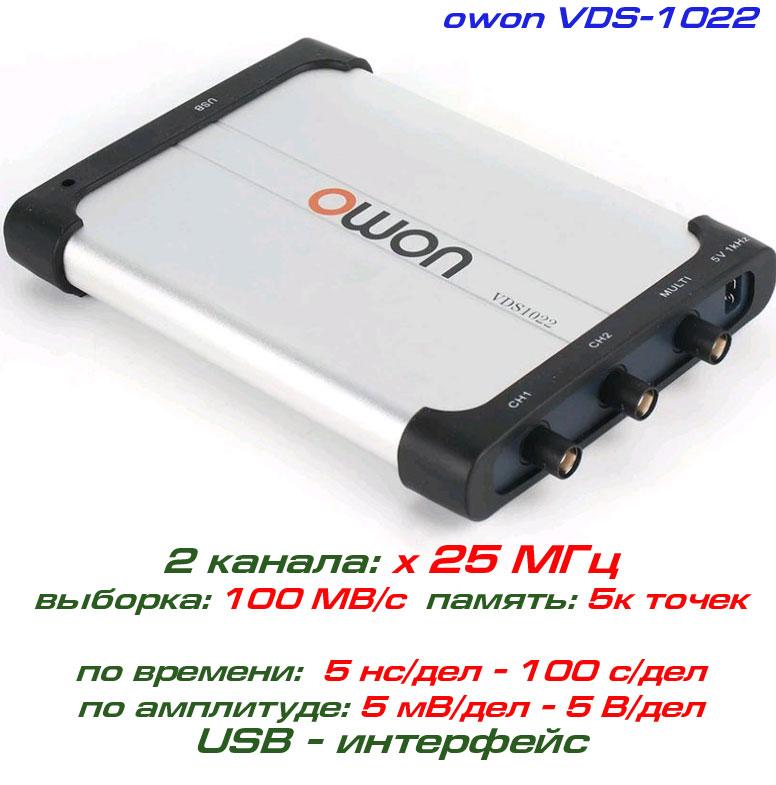

VDS1022 -  2-канальний USB-осцилограф, виробництва компанії OWON.

Віртуальний осцилограф має смугу пропускання  25 МГц, обсяг пам'яті: 5 к точок, швидкість вибірки: 100 МВ/с.

Модельний ряд віртуальних осцилографів OWON серії VDS:  VDS1022 (2х25МГц), VDS1022i (2х25МГц), VDS2062 (2х60МГц), VDS2064 (4х60МГц), VDS1022 (2х25МГц),

Осцилограф OWON VDS1022 працює під керуванням  Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA. за стандартним інтерфейсом USB 2.0.



ОСОБЕННОСТЬ осциллогафа OWON VDS1022:

• 2-канальний осциллограф +  зовнішній вхід синхронізації EXT.
• Глибина пам'яті: 5 к точок, точне відтворення сигналу вибірки.
• Висока вхідна чуттєвість: 5 мВ — 5 В/діл
• Частота дискретизації: 100 МВ/з у реальному масштабі часу
• Діапазон вхідної напруги: до 40 В.
• Підтримка програмного забезпечення: Windows10, Windows 8, Windows 7
• Результати можуть бути передані в EXCEL, BMP, JPG як категорії часу та напруги.
• Понад 20 різновидів функції автоматичних вимірювань
• Функції усереднення осцилограм, післясвічення, керування яскравістю, реверс, додавання, віднімання, множення, поділ, зображення XY.
• Функція аналізатора спектра (БПФ).



Технічні особливості віртуального осцилографа OWON VDS1022:

• Смуга пропускання й кількість каналів: 25 МГц х 2 каналу, фронт наростання: 14 нс

• Імпеданс входу: 1МОм, 25пФ

• Швидкість вибірки (АЦП): 100 МВ/с (у реальному масштабі часу)

• Розширений обсяг пам'яті: 5к точок.

• Чутливість за вертикаллю: 5 мВ/діл — 5 В/діл

• Развёртка во времени: 5 нс/дел — 100 с/дел.

• Математичні операції: додавання, віднімання, множення, ділення, БПФ, інвертування

• Режим вимірювань, курсорні вимірювання, автоматичні вимірювання: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width, -Width, +Duty, -Duty

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.

 Режим синхронізації: за рівнем, нахилом, шириною імпульсу, відео, тайм-аут

• Режими роботи курсорів: Cross, Trace, Horizontal, Vertical

• Аналізатор спектра (БПФ), вікна: прямокутні, Хеннінга, Хеммінгу, Блекмена

• Формати збереження: текстовий файл, графічний формат: jpg/bmp, файл MS excel/word.

• Габарити:  170 мм x120 мм x 18 мм, маса: 0,26  кг.

• Операційна система: Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA.

Купити віртуальний осцилограф OWON VDS1022 можете в нашому інтернет-магазині cityset.com.ua.



Стандартна комплектація:

• Віртуальний осцилограф OWON VDS1022 - 1 шт. • Пробники осцилографічні - 2 шт. • Кабель USB - 1 шт. • Програмне забезпечення, посібник користувача, CD-диск   - 1 шт. • Гарантійний талон — 12 місяців.



У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
