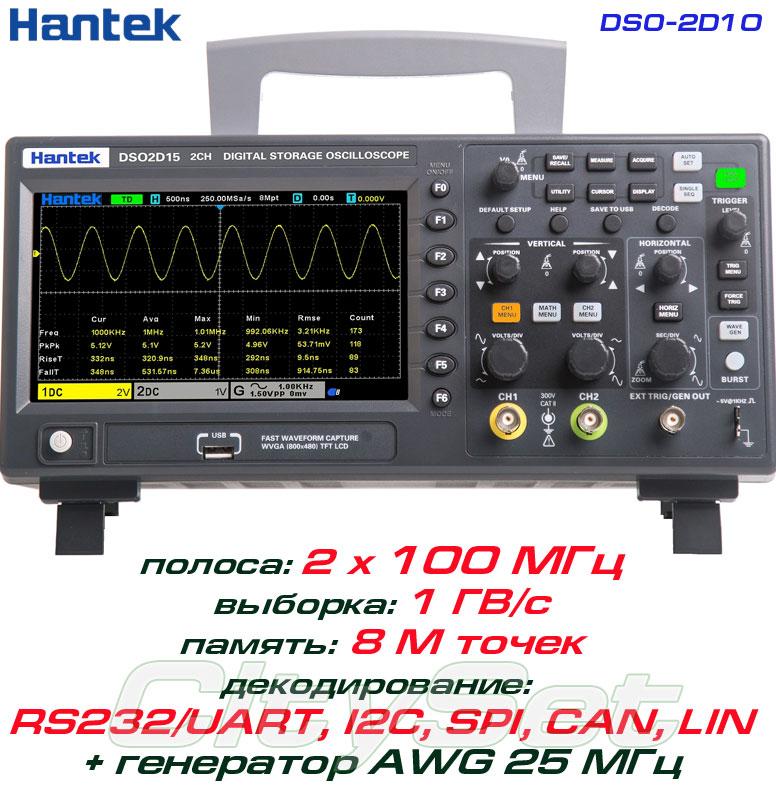

Hantek DSO-2D10 осциллограф 2 х 100 МГц, виборка: 1ГВ/с, пам'ять: 8Mpts, декодування: I²C, SPI, RS232/UART,

Hantek DSO-2D10 -  2-канальний осциллограф, виробництва компанії Hantekмає смугу пропускання  2 х 100 МГц великий обсяг пам'яті: 8М точек, висока швидкість вибірки: 1 ГВ/с. Особливістю осциллографів серії DSO2000 є функції висогої роздільної здатності 12 бітів, вбудованих частотомера (6 біт) і мультиметра генератор довільних форм сигналів AWG до 25 МГц.

Завантажити посібник користувача Hantek DSO2D10 (eng. pdf) core

Модельний ряд серії осциллографів Hantek DSO2000:  DSO2C10 (2х100МГц), DSO2C15 (2х150МГц), DSO2D10 (2х100МГц + AWG), DSO2D15 (2х150МГц + AWG).

ОСОБЕННОСТЬ осциллогафа Hantek DSO2D10:

• Вбудований функціональний генератор до 25 МГц, роздільна здатність 12-біт, 200 МВ/з довільних форм сигналів
• Швидкість схоплення: 1 ГВ/с, вхідна чутливість: 2 мВ — 10 В/діл, обсяг пам'яті: 8М точек
• Захоплення та декодування: RS232/UART, I2C, SPI, CAN, LIN
• Функція підвищення роздільної здатності до 12 бітів
• Розширена функціональність системи захоплення
• Автоматичні вимірювання 32 параметрів, статистичний аналіз
• Математичні функції: додавання, віднімання, множення, ділення, БПФ (FFT).



Технічні особливості осцилофа Hantek DSO2D10:

• Смуга пропускання й кількість каналів: 100 МГц х 1 каналу

• Імпеданс входу: 1МОм, 25пФ

• Швидкість вибірки (АЦП): 1 ГВ/с (у реальному масштабі часу), 500 МВ/с (для 2 каналів)

• Розширений обсяг пам'яті: 8 М точек.

• Чутливість по вертикалі: 2 мВ/діл — 10 В/діл

• Развёртка во времени: 2 нс/дел — 1000 с/дел.

• Математичні операції: додавання, віднімання, множення, ділення, БПФ, інвертування

• Режим вимірювань, курсорні вимірювання, автоматичні вимірювання: frequency, period, mean, peak-to-peak, RMS, minimum, mixmum, rising time, falling time, + width, - width, base, top, middle, amplitude, overshoot, preshoot, rising edge phase difference, falling edge phase difference, + duty, - duty, period mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF.

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.

 Режим синхронізації: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC

• Режими роботи курсорів: Cross, Trace, Horizontal, Vertical

• Аналізатор спектра (БПФ), вікна: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop.

• Формати збереження: текстовий файл, графічний формат: jpg/bmp, файл MS excel/word.

• Габарити: 318 мм x110 мм x 150 мм, маса: 1,9 кг.



Вбудований генератор AWG (одноканальний):
• Діапазон частот:  0.1 Гц — 25 МГц
• Частота вибірки: 200 МВ/с, роздільна здатність по вертикалі: 12 бітів
• Форми сигналів:  Sine, Square, Pulse, Triangle, Sampling, Exp, Noise.

- Sin:                      0.1 Гц — 25 МГц
- Square/pulse:      0.1 Гц — 10 МГц
- Triangular wave:  0.1 Гц — 1 МГц
- Sampling wave:   0.1 Гц — 1 МГц
- EXP wave:          0.1 Гц — 5 МГц

• Об'єм пам'яті: 8к точок
• Амплітуда: 5 мВ  — 3.5 В, вихідний імпеданс: 50 Ом,  10 мВ  — 7,0 В, вихідний імпеданс: високий.



Купити цифровий осцилограф Hantek DSO2D10 можете в нашому інтернет-магазині cityset.com.ua.



Стандартна комплектація: • Цифровий осцилограф Hantek DSO2D10 - 1 шт. • Пробники осцилографічні, ділення 1:10 - 1 шт. • Кабель USB - 1 шт. • Кабель BNC-”крокодил”- 2 шт. • Кабель живлення   - 1 шт.  • Гарантійний талон — 12 місяців.



Статистичний аналіз за обраними параметрами

Функція постоювання фігур Лисажу

Швидке побудова спектра сигналу методом розкладання в ряд Фур'є

Апаратне рішення для промислового тестування сигналів по масці

Реалізація переваг великого обсягу пам'яті у двооконному режимі

Ефективний захоплення та декодування на шинах RS232/UART, I2C, SPI, CAN, LIN.

Вбудована функція  високочастотного мультиметра

Виклик і збереженням осцилографом Hantek 2D15 опорних сигналів.



У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
