SDS9302 осцилограф 2 х 300 МГц
SDS9302 осцилограф 2 х 300 МГцНемає в наявності
25 705 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

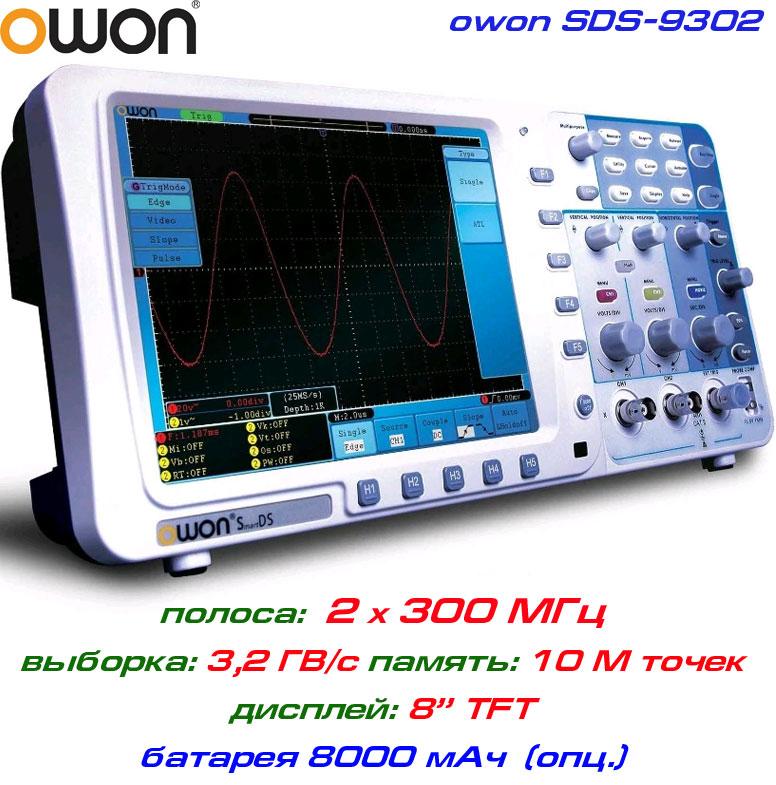

SDS9302 OWON  - осциллограф  (2 канали, 300 МГц, вибірка: 3.2 ГВ/с, пам'ять: 10М точек) виробництва компанії OWON.

Цифровий осцилограф SDS-8302 належить до серії осцилографів SmartSD, що характеризуються компактними розмірами та невеликою масою, великою кількістю 8" (21 см.), TFT дисплеєм із роздільною здатністю 800х600, і можливістю осцилограф автономним джерелом живлення, встановивши акумуляторну батарею, забезпечивши у такий спосіб до 4 годин автономної роботи.



 Завантажити посібник користувача осцилографа OWON SDS9302 (pdf. рус.).


Цифровий осцилограф OWON SDS-9302:
Кількість каналів і смуга пропускання:  2 канала х 300 МГц
 Швидкість вибірки в реальному масштабі часу: 3.2 ГВ/с
 Обсяг загальної пам'яті: 10М точек
 Великий дисплей 210 мм TFT, роздільна здатність: 800 х 600
 Автоматичні та курсорні виміри
 Математичні операційні та перетворення БЖФ
 Функція запису та відтворення осцилограм
 Функція тестування за маскою з формуванням сигналу PASS/FALL
 Акумуляторна батарея (опціонально).





ТЕХНІЧНІ ХАРАКТЕРИСТИКИ осцилограф OWON SDS-9302:

• Смуга пропускання: 300 МГц  х 2 канали + EXT (зовнішній вхід синхронізації)
• Час наростання фронту:  < 1.17 нс

• Чутливість за вертикаллю: від 2 мВ/діл до 10 В/роб.
• Похибка вимірювань: 3%
• Роздільна здатність за вертикаллю: 8 бит
• Швидкість розгортання: від 1 нс/діл. до 100 с/роб.



• Вхідний імпеданс: 1 МОм, 10 пФ
• Режими входу:  AC, DC, GND
• Максимальна вхідна напруга: ± 400 В ампл., САТI, САТII
• Корекція за коефіцієнтом пробника:  х1; х10; х100; х1000, можливість під'єднання токових пробників із внесенням коефіцієнта перетворення

• Режими синхронізації:  авто, норм., поодиноке захоплення
• Умови синхронізації: за рівнем, за параметром імпульсу,  відео, за наростанням/спаду,  зовнішній запуск
• Джерело синхронізації: СН1/CH2, зовнішній, зовнішній / 5, AC лінія живлення


• Швидкість вибірки: 3.2 ГВ/с
• Обсяг пам'яті: 10М точек
• Режим вибірки: вибірка в реальному часі, реєстрація піків, усереднення
• Коеф. усереднення: 4, 16, 32, 64, 128, 256
• Формування осцилограми:  вектор, точки
• Функція післясвічення:  настроюваний (ні, 1 с, 2 с, 5 с, постійне світіння)
• Алгоритм відновлення форми осцилограми: sin(x)/x

• Автоматичні вимірювання: амплітуда Vpp, середній Vavg, середньоквадратичне Vrms, частота Freq, період Period, максимальний Vmax, мінімальний Vmin, Vtop, Vbase, Overshoot, Preshoot,
час наростання Rise Time, час спаду Fall Time, затримка Delay A→B↑, Delay  A→Bü, ширина позитивного імпульсу +Width, ширина негативного імпульсу — Width, скваність + Duty, -Duty
• Курсорні виміри: амплітудні, тимчасові, режим стеження (авто встановлення). delta-вимірювання
• Математичні функції:  додавання, віднімання, множення, ділення, FFT

• Дисплей: 8" (210 мм) TFT, підсвітка LCD, роздільна здатність: 800 х 600
• Живлення: 100-240 В, 45-440 Гц, споживана потужність: <24 Вт, опціонально акумуляторна батарея: 8000 мА/год; 7,4 В
• Габарити: 340 (ширина) х 70 (глибина) х 155 (висота), маса: 1,9 кг.

Стандартна комплектація осцилограф OWON SDS-9302:

Осцилограф SDS8302 — 1 шт. Пробники осцилографічні (з роздільником 1:1/ 1:10) — 2 шт.  Кабель USB  - 1 шт.  Кабель живлення — 1 шт.Програмне забезпечення, посібник користувача CD-диск   - 1 шт. Короткий посібник користувача  - 1 шт. Гарантійний талон — 12 місяців.



У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникOWON
Користувацькі характеристики
кількість каналів2
об'єм пам'яті10 Мб
Смуга частот300 МГц
швидкість вибірки3.2 ГВ/с
